Kleinanlagen
Filtersystem als Klein-, Minianlage
Kleinanlagen mit geringer Filtrationsleistung (25 - 150 l/min) bieten sich als “Inselanlage” zum Einsatz an einer einzelnen Bearbeitungsmaschine an, aber auch als Zentrale Kleinstfilterfilteranlage für geringere Flüssigkeitsmengen.
Wir verarbeiten für unsere Filtersysteme soweit wie möglich den Werkstoff Edelstahl in den Qualitäten 1.4301 "AISI 304 (V2A)" bis hin zu 1.4571 "AISI 316Ti (V4A)"
Insbesondere die Kühlung des Werkzeuges und Werkstoffes, das Schmieren des Bearbeitungsvorganges, das Ableiten der entstehenden Reibungswärme, etc. muss gewährleistet sein.
Um diesen Ansprüchen gerecht zu werden, muss der eingesetzte Kühlschmierstoff ständig Aufbereitet werden. Die bei der Be- und Verarbeitung anfallenden Späne, bzw. Werkstoffrückstände, sowie zusätzliche Verunreinigungen durch äußere Umwelteinflüsse, müssen von der Emulsion getrennt werden, wobei sie anschließend kostengünstig zu entsorgen sein sollen.
Fertigungstoleranzen können nur dann eingehalten werden, wenn gewährleistet ist, das sich die KSS Temperatur konstant in einem geforderten min/max Bereich bewegt. Die Konzentration und die Zusammensetzung der Kühlschmierstoffe sind deshalb von großer Bedeutung. Niveauschwankungen, die durch Verdunstung oder Verspritzen der Emulsion entstehen, müssen überwacht und gegebenenfalls ausgeglichen werden.
Hinweis:
Die hier dargestellten Anlagen sind nur ein Teil der von uns hergestellten Anlagensysteme.
Durch den Einsatz einer KSS Aufbereitungsanlage werden die hier aufgeführten Parameter gewährleistet und übermäßige Kosten, für zu häufige Entsorgung, im Zusammenhang mit den dafür anstehenden Ausfallzeiten für Reinigungsmaßnahmen stark reduziert.
Die Auslegung des Filtersystems richtet sich der Art Maschine, nach der Art der Bearbeitung und den dabei eingesetzten Werkstoffen sowie der gewünschten Qualität des zu filtrierenden Mediums. Je nach Verfahrenstechnik auch nach der gewünschten Temperierleistung, als Kühlung oder Heizung.
Unsere Filtersysteme sind modular konfigurier- und erweiterbar.
- Tank / Behälter mit Flach-, oder Spitzboden
- Schutzbehälter als sekundäre "Stoffumschliessung" gemäß Regelwerk WHG (Wasserhaushaltsgesetz)
- Vorfiltration mit Magnetfilter Automat
- Frischwassernachspeisung
- Emulsion / KSS Nachdosierung
- Oberflächenabsaugung durch freischwimmendes Skimmersystem
- Umwälzung und Belüftung des Mediums
- etc.
Sie haben zusätzliche Wünsche, oder weitere Anforderungen an uns?
Sprechen Sie uns an

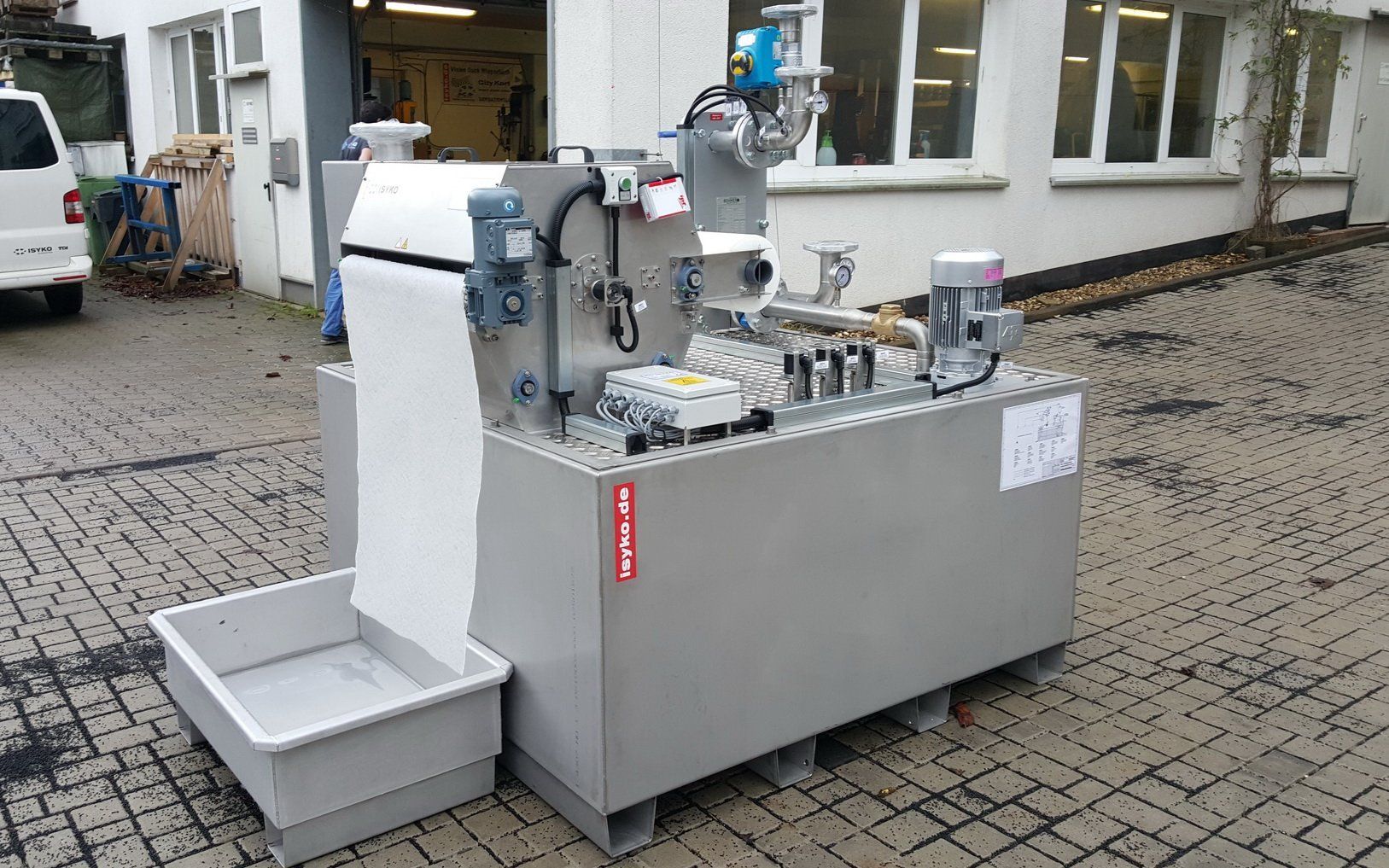

Beispiel 1 - Kleine KSS Kühl- und Reinigungsanlage konfiguriert für eine Bearbeitungsmaschine mit 150 l/min Versorgungsleistung
Vereinfachtes Funktionsschema
KSS Kühl- und Reinigungsanlage
KRA.TBF1.70.150l.1500L.60kW
Filtrationsleistung ca. 150 l/min (5% Fettgehalt)
Versorgungsleistung ca. 130 l/min
Kühlleistung ca. 60 kW
Behältervolumen ca. 1500 Liter
- Trommelbandfilter Serie TBF1.70, mit Filtervlies
- KSS Behälter, Anlagenrahmen, Filter und interne Verrohrung gefertigt in Edelstahl 1.4301.
- Behälterabdeckung mit abnehmbaren Deckeln zur Reinigung
- Niveauüberwachung mit Trockenlauf, Nachspeisung und Überfüllung
- Einlauf- / Verteilerkasten zur laminaren gleichmäßigen Verteilung der Flüssigkeit in die Filter
- Integrierter Temperierblock
- Platten Wärmeaustauscher, Kühlleistung ca. 60 kW, mit analoger Kühlwasserregelung.
- Versorgungspumpe ca. 130 l/min, 1.2 bar, analoge druckabhängige Frequenzregelung
- Interne Verrohrung aus Edelstahl, mit Losflanschen, Absperrklappen, Rückschlagventilen, Thermo- und Manometer
- Schmutzkasten für verbrauchtes Filtervlies

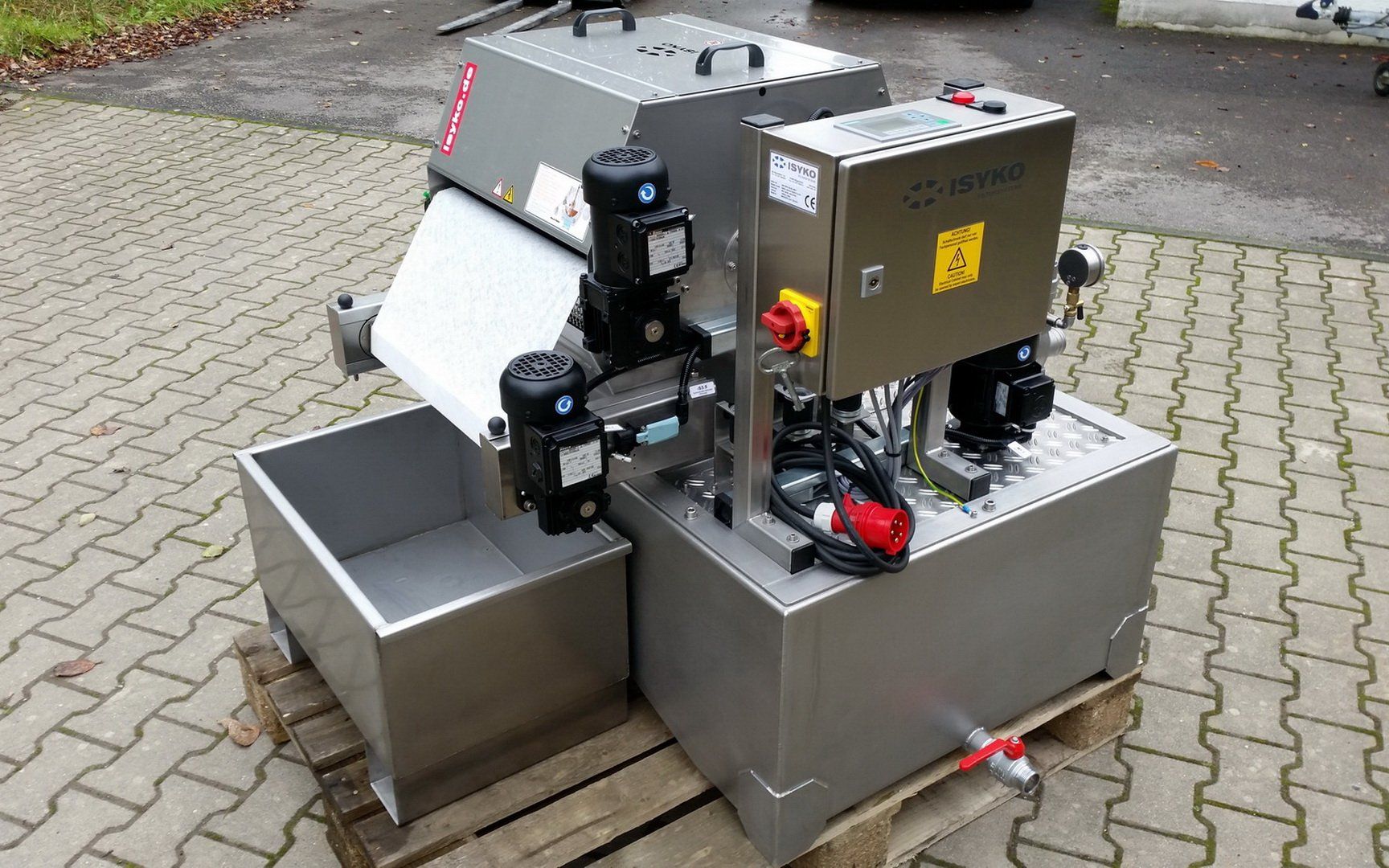

Beispiel 2 - Kleinst Reinigungsanlage konfiguriert für Kreislauf Waschwasser mit 75 l/min Versorgungsleistung

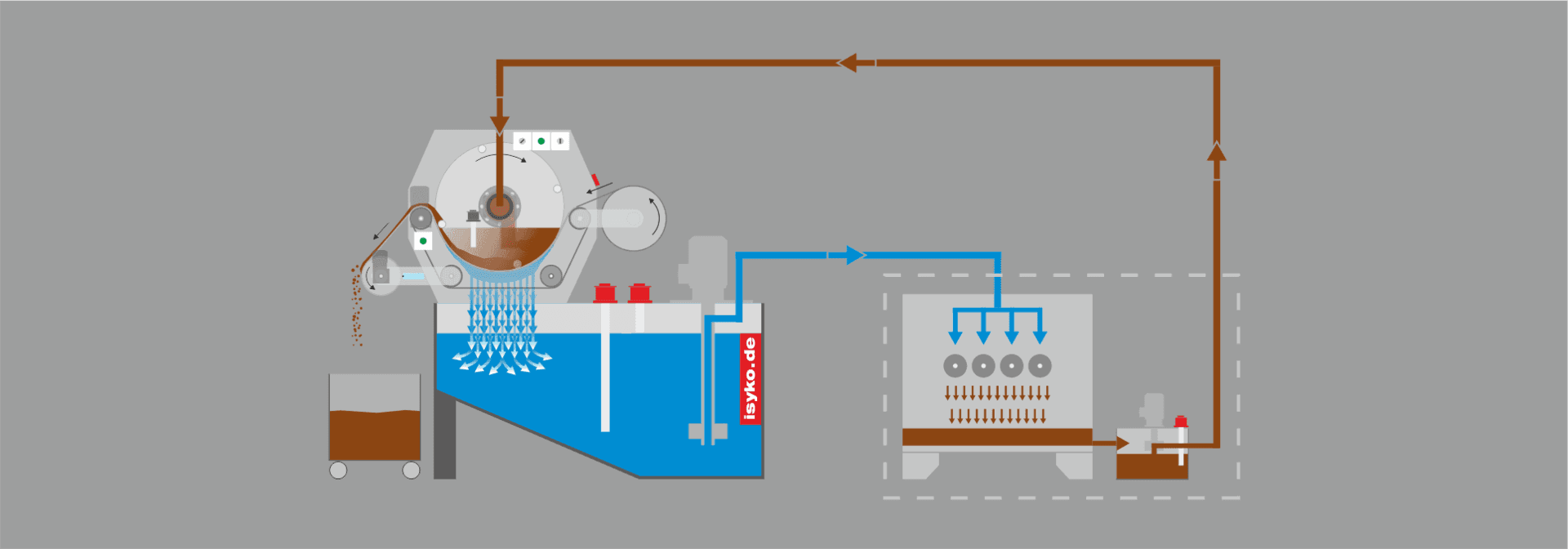

Vereinfachtes Funktionsschema
Waschwasser Reinigungsanlage
RA.TBF1.50.50l.350L
Filtrationsleistung ca. 75 l/min (VE Wasser)
Versorgungsleistung ca. 75 l/min
Behältervolumen ca. 350 Liter
- Trommelbandfilter Serie TBF1.50, mit Filtervlies
- Waschwasser Behälter, Anlagenrahmen, Filter und interne Verrohrung gefertigt in Edelstahl 1.4301.
- Behälterabdeckung mit abnehmbaren Deckeln zur Reinigung
- Behälter mit Schrägboden
- Niveauüberwachung mit Trockenlauf, Nachspeisung, Überfüllung sowie Leckageüberwachung
- Schmutzvlieshaspel für verbrauchtes Filtervlies
- Versorgungspumpe, ca. 75 l/min, 2.5bar
- Schmutz Ableitblech unter Filter
- Interne Verrohrung aus Edelstahl, mit Losflanschen, Absperrklappen, Rückschlagventilen, Thermo- und Manometer sowie Kompensatoren
- Schmutzkasten für verbrauchtes Filtervlies

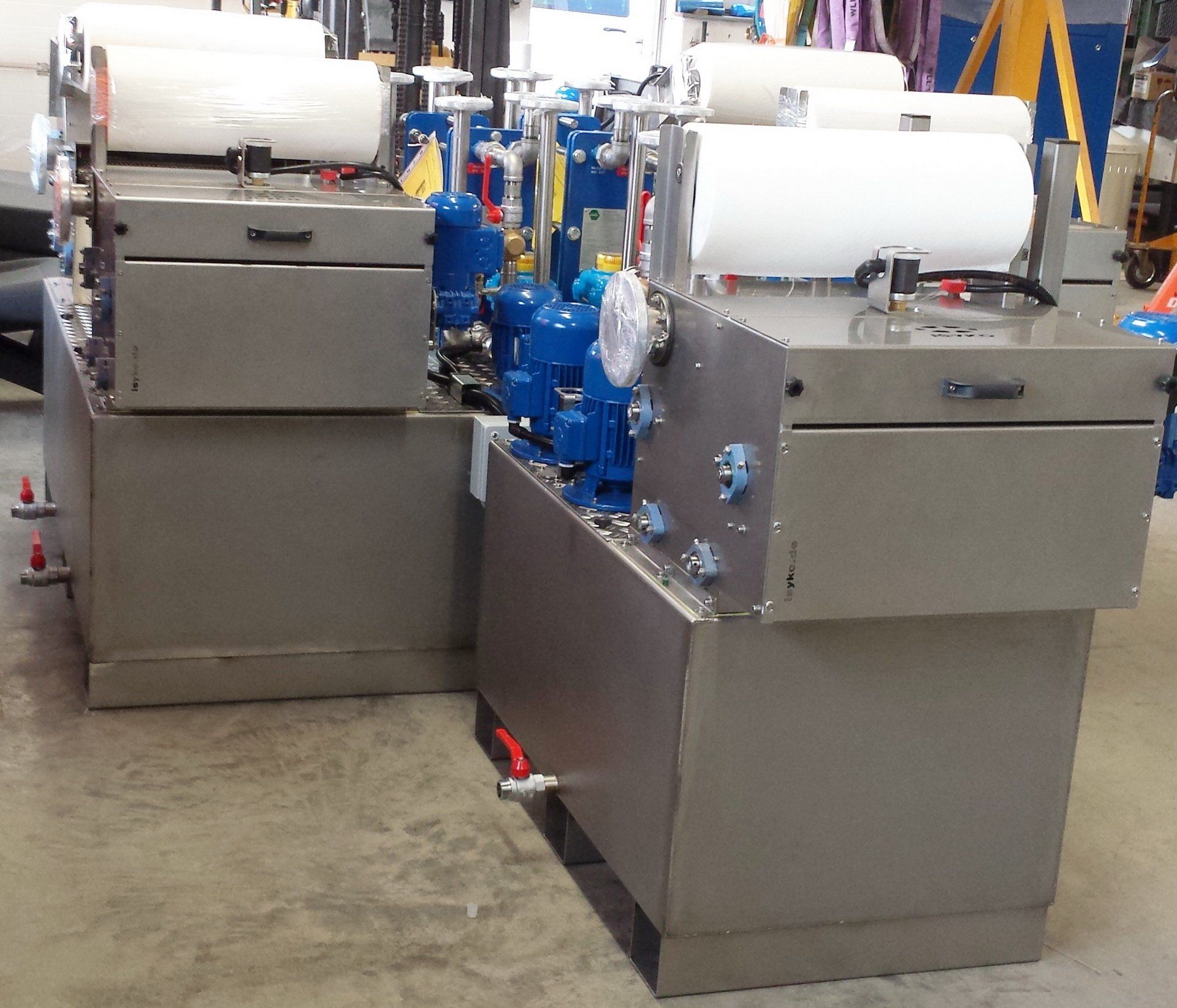

Beispiel 3 - Kleinst Zentrale Ziehmittel Kühl- und Reinigungsanlage konfiguriert für 2 Drahtziehmaschinen mit jeweils 25 l/min Versorgungs- und je 6 kW Kühlleistung

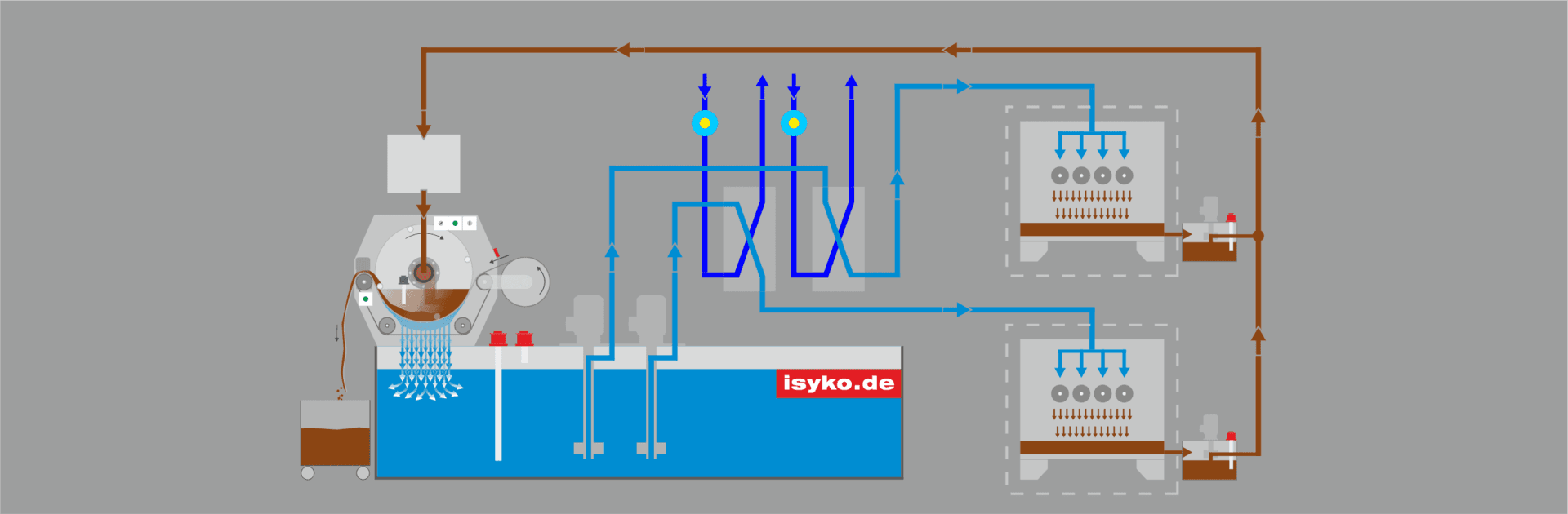

Vereinfachtes Funktionsschema
Zentrale KSS Kleinst Kühl- und Reinigungsanlage
KRA.TBF05.50.50l.500L.2x6kW
Filtrationsleistung ca. 50 l/min (5% Fettgehalt)
Versorgungsleistung ca. 50 l/min
Behältervolumen ca. 500 Liter
- Trommelbandfilter Serie TBF05.50, mit Filtervlies
- KSS Behälter, Anlagenrahmen, Filter und interne Verrohrung gefertigt in Edelstahl 1.4301.
- Behälterabdeckung mit abnehmbaren Deckeln zur Reinigung
- Niveauüberwachung mit Trockenlauf, Nachspeisung, Überfüllung sowie Leckageüberwachung
- 2x Platten Wärmeaustauscher, Kühlleistung ca. 6 kW, mit analoger Kühlwasserregelung.
- 2x Versorgungspumpe ca. 25 l/min, 1.2 bar, analoge druckabhängige Frequenzregelung
- Schmutz Ableitblech unter Filter
- Interne Verrohrung aus Edelstahl, mit Losflanschen, Absperrklappen, Rückschlagventilen, Thermo- und Manometer sowie Kompensatoren
Weitere Details und Informationen
Eine Auswahl an Bildern mit zusätzlichen Beschreibungen sind einer separaten Bildergalerie aufgeführt.
Erfahren Sie mehr
