Zentralanlagen
Filtersystem als Zentralanlage
Der Einsatz von Zentralanlagen ist dann erforderlich, wenn z.B. Kühlschmierstoffe in der Metallverarbeitung im größerem Umfang an mehreren zu versorgenden Maschinen eingesetzt werden. Die Filtrationsleistung kann hierbei durchaus bei 8000 l/min und mehr liegen. Für kleinere Zentralanlagen kann dieses aber auch nur 200 l/min betragen.

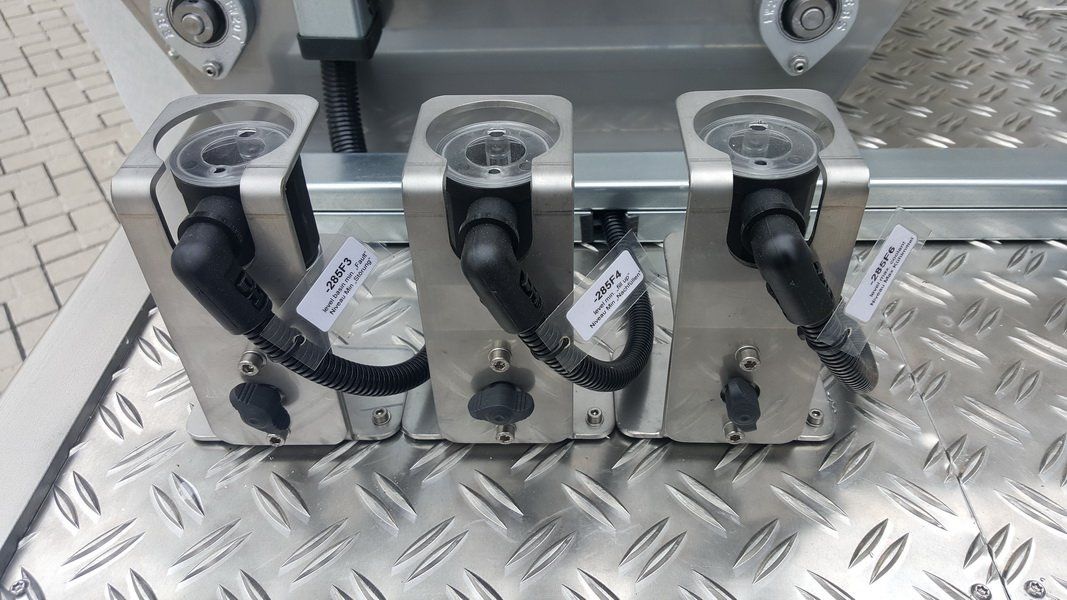

Wir verarbeiten für unsere Filtersysteme soweit wie möglich den Werkstoff Edelstahl in den Qualitäten 1.4301 "AISI 304 (V2A)" bis hin zu 1.4571 "AISI 316Ti (V4A)"
Insbesondere die Kühlung des Werkzeuges und Werkstoffes, das Schmieren des Bearbeitungsvorganges, das Ableiten der entstehenden Reibungswärme, etc. muss gewährleistet sein. Hierbei sind die Kühlschmierstoffe einem hohen Qualitätsanspruch ausgesetzt.
Um diesen Ansprüchen gerecht zu werden, muss der eingesetzte Kühlschmierstoff ständig Aufbereitet werden. Die bei der Be- und Verarbeitung anfallenden Späne, bzw. Werkstoffrückstände, sowie zusätzliche Verunreinigungen durch äußere Umwelteinflüsse, müssen von der Emulsion getrennt werden, wobei sie anschließend kostengünstig zu entsorgen sein sollen.
Fertigungstoleranzen können nur dann eingehalten werden, wenn gewährleistet ist, das sich die KSS Temperatur konstant in einem geforderten min/max Bereich bewegt. Die Konzentration und die Zusammensetzung der Kühlschmierstoffe sind deshalb von großer Bedeutung. Niveauschwankungen, die durch Verdunstung oder Verspritzen der Emulsion entstehen, müssen überwacht und gegebenenfalls ausgeglichen werden.
Hinweis:
Die hier dargestellten Anlagen sind nur ein Teil der von uns hergestellten Anlagensysteme.
Durch den Einsatz einer zentralen KSS Aufbereitungsanlage werden die hier aufgeführten Parameter gewährleistet und übermäßige Kosten für zu häufige Entsorgung, im Zusammenhang mit den dafür anstehenden Ausfallzeiten für Reinigungsmaßnahmen stark reduziert.
Die Auslegung des Filtersystems richtet sich nach der Anzahl der Maschinen, nach der Art der Bearbeitung und den dabei eingesetzten Werkstoffen sowie der gewünschten Qualität des zu filtrierenden Mediums. Je nach Verfahrenstechnik auch nach der gewünschten Temperierleistung, als Kühlung oder Heizung.
Unsere Filtersysteme sind modular konfigurier- und erweiterbar.
- Tank / Behälter mit Flach-, oder Spitzboden
- Schutzbehälter als sekundäre "Stoffumschliessung" gemäß Regelwerk WHG (Wasserhaushaltsgesetz)
- Vorfiltration mit Magnetfilter Automat
- Frischwassernachspeisung
- Emulsion / KSS Nachdosierung
- Oberflächenabsaugung durch freischwimmendes Skimmersystem
- Umwälzung und Belüftung des Mediums
- etc.
Sie haben zusätzliche Wünsche, oder weitere Anforderungen an uns?
Sprechen Sie uns an

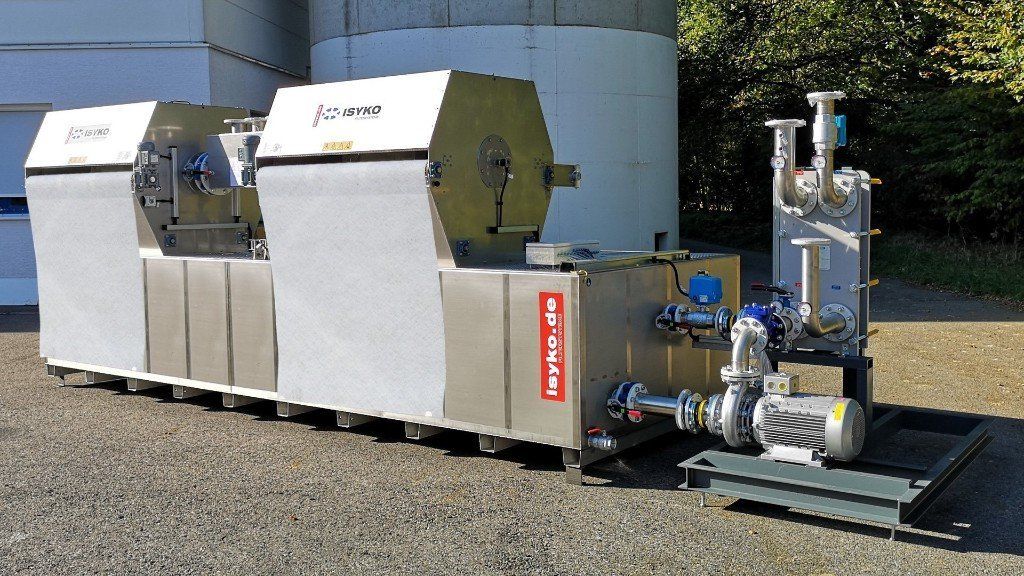

Beispiel 1 - Zentrale KSS Kühl- und Reinigungsanlage konfiguriert für 2 Bearbeitungsmaschinen mit jeweils 1150 l/min Versorgungsleistung an einer Produktionslinie

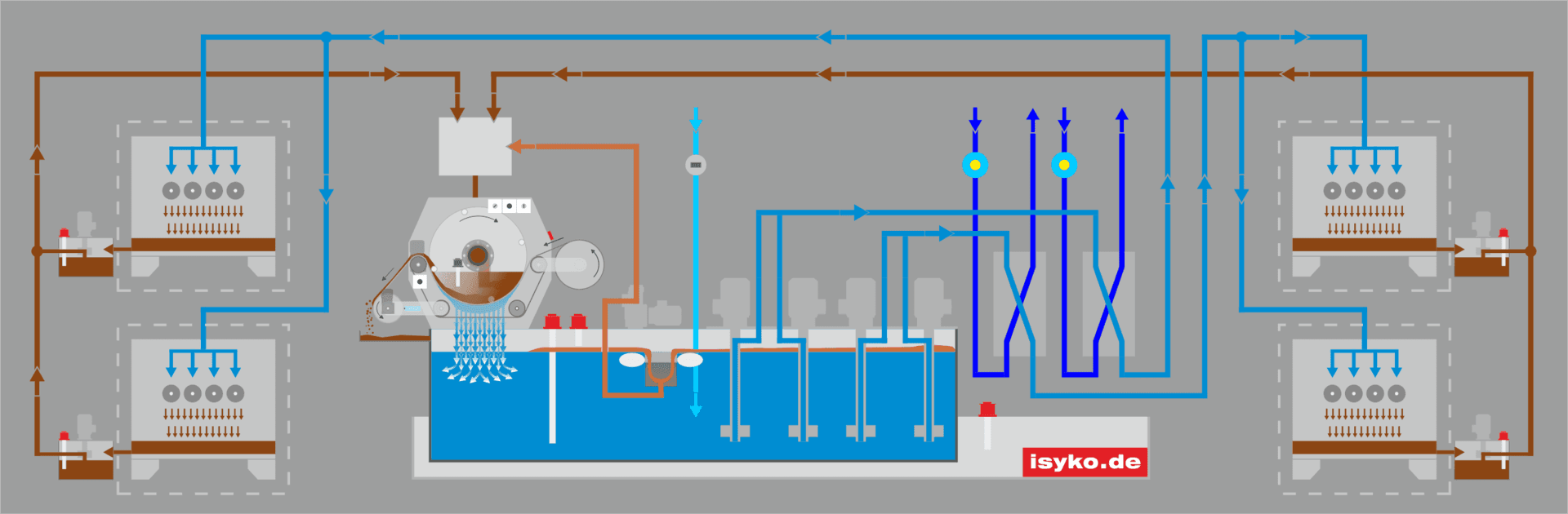

Vereinfachtes Funktionsschema
KSS Kühl- und Reinigungsanlage
KRA.2x.TBF3.150.2500l.10000L.520kW
Filtrationsleistung ca. 3000 l/min (5% Fettgehalt)
Versorgungsleistung ca. 2300 l/min
Kühlleistung ca. 520 kW
Behältervolumen ca. 10000 Liter
- 2x Trommelbandfilter Serie TBF3.150, mit Filtervlies
- KSS Behälter, Anlagenrahmen, Filter und interne Verrohrung gefertigt in Edelstahl 1.4301.
- Behälterabdeckung mit abnehmbaren Deckeln zur Reinigung
- Niveauüberwachung mit Trockenlauf, Nachspeisung und Überfüllung
- Einlauf- / Verteilerkasten zur laminaren gleichmäßigen Verteilung der Flüssigkeit in die Filter
- Separater Temperierblock
- Versorgungspumpe mit By-Pass Regelung ca. 2500 l/min, 2.5 bar, analoge druckabhängige Frequenzregelung
- Plattenwärmetauscher, ca. 520kW mit analoger Kühlwasserregelung
- KSS Oberflächenabsaugung durch freischwimmendes Skimmersystem
- KSS Umwälzung
- Interne Verrohrung aus Edelstahl, mit Losflanschen, Absperrklappen, Rückschlagventilen, Thermo- und Manometer sowie Kompensatoren

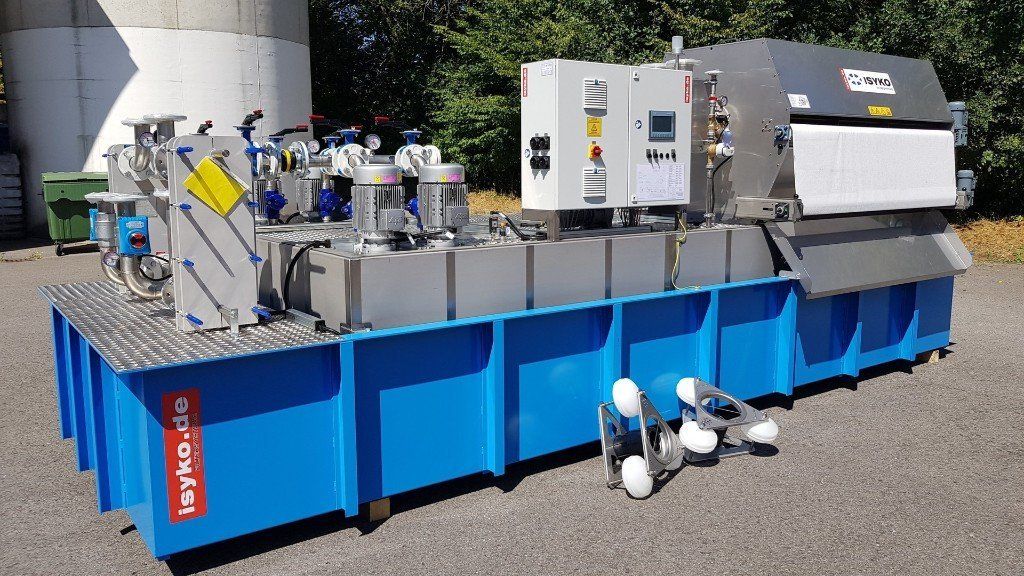

Beispiel 2 - Zentrale KSS Kühl- und Reinigungsanlage konfiguriert für 2 separate Produktionslinien mit jeweils 800 l/min Versorgungsleistung an jeweils 20 Bearbeitungsmaschinen

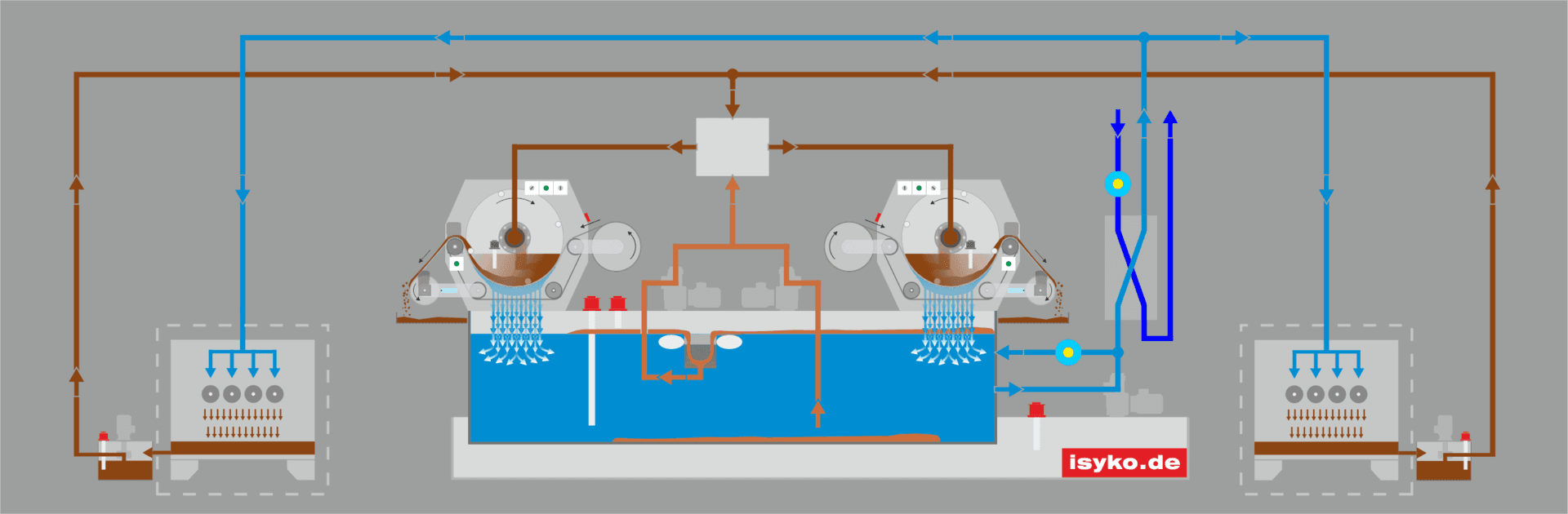

Vereinfachtes Funktionsschema
KSS Kühl- und Reinigungsanlage
KRA.TBF3.200.2x.600l.9500L.2x.120kW
Filtrationsleistung ca. 1400 l/min (15% Fettgehalt)
Versorgungsleistung ca. 2x 600 l/min
Kühlleistung ca. 2x 120 kW
Behältervolumen ca. 9500 Liter
- Trommelbandfilter Serie TBF3.200, mit Filtervlies
- KSS Behälter, mit Niveauüberwachung für Trockenlauf, Nachspeisung, Überfüllung
- Schutzbehälter gemäß WHG mit Leckageüberwachung für sekundäre Stoffumschließung, gefertigt in Stahlblech, lackiert in RAL nach Kundenwunsch
- Behälterabdeckung mit abnehmbaren Deckeln zur Reinigung
- Einlauf- / Verteilerkasten zur laminaren Einleitung der Flüssigkeit in die Filter
- 4x Versorgungspumpen, paarweise redundant geschaltet, mit analoger druckabhängiger Frequenzregelung
- 2x Plattenwärmetauscher, mit analoger Kühlwasserregelung
- KSS Oberflächenabsaugung durch freischwimmendes Skimmersystem
- KSS Umwälzung
- Automatische Frischwassernachspeisung
- Aufwickelvorrichtung für Schmutzvlies
- Schmutz Ableitblech unter Filter
- Interne Verrohrung aus Edelstahl, mit Losflanschen, Absperrklappen, Rückschlagventilen, Thermo- und Manometer sowie Kompensatoren
- Anlagenrahmen, Filter gefertigt in Edelstahl 1.4301.

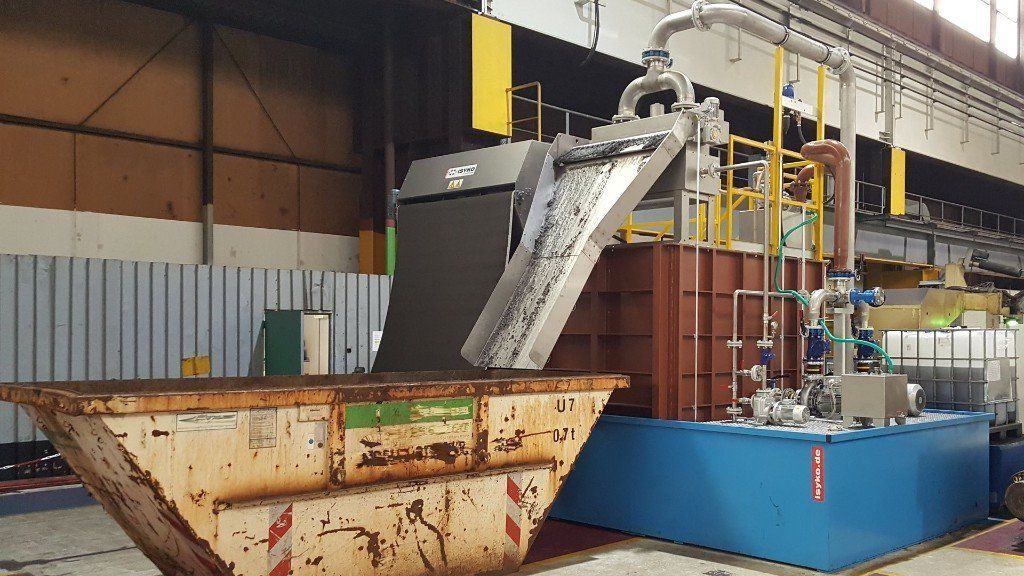

Beispiel 3 - Zentrale KSS Reinigungsanlage konfiguriert für 6 Bearbeitungsmaschinen mit jeweils 200 l/min Versorgungsleistung an einer Produktionslinie

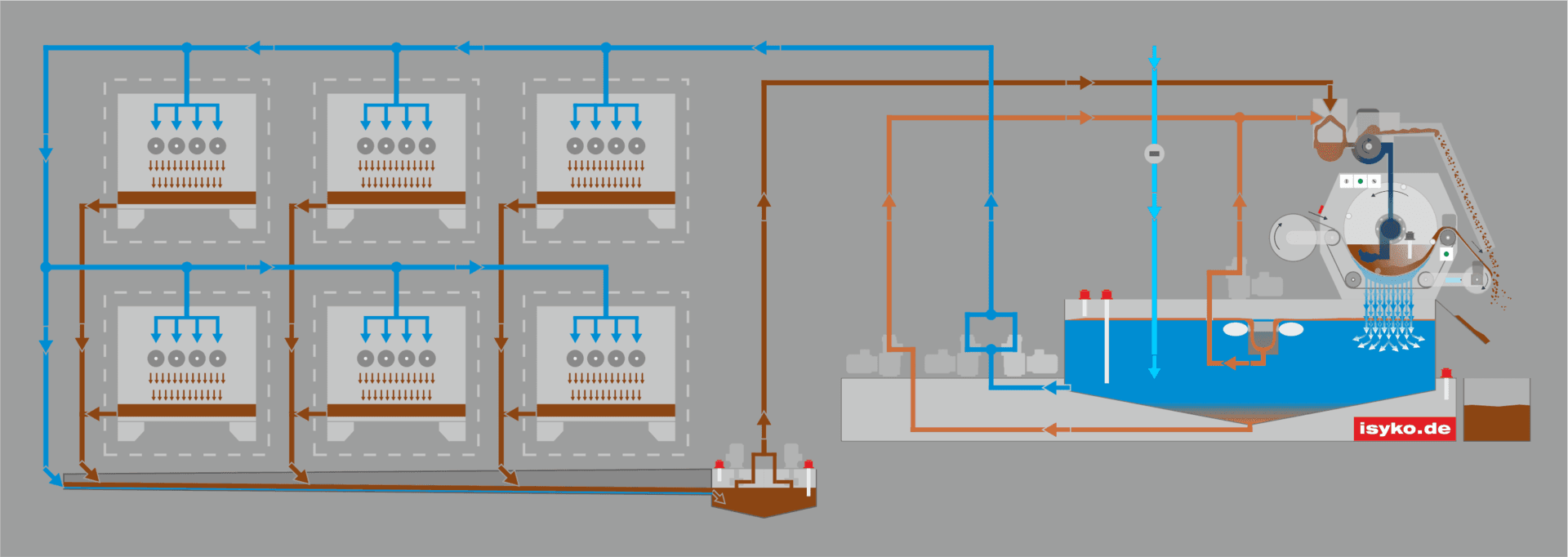

Vereinfachtes Funktionsschema
KSS Reinigungsanlage
RA.TBF3.200.1500l.16000L.MGFA
Filtrationsleistung ca. 1500 l/min (4% Fettgehalt)
Versorgungsleistung ca. 1200 l/min
Behältervolumen ca. 16000 Liter
- Trommelbandfilter Serie TBF3.200, mit Filtervlies
- Magnetfilterautomat Serie MFGA 1500
- KSS Behälter mit Spitzboden, Anlagenrahmen, Filter und interne Verrohrung gefertigt in Edelstahl 1.4301.
- Schutzbehälter gemäß mHG für sekundäre Stoffumschließung, gefertigt in Stahlblech lackiert in RAL nach Kundenwunsch
- Behälterabdeckung mit abnehmbaren Deckeln zur Reinigung
- Niveauüberwachung mit Trockenlauf, Nachspeisung, Überfüllung sowie Leckageüberwachung
- Einlauf- / Verteilerkasten zur laminaren Einleitung der Flüssigkeit in den Magnetfilterautomaten
- 2x Versorgungspumpe, redundant geschaltet, mit analoger druckabhängiger Frequenzregelung
- Rinnenspülung zur Entgegenwirkung von Ablagerungen
- Rückförderstation mit 2x Hebepumpe, redundant geschaltet, niveauabhängig Frequenzgeregelt
- KSS Oberflächenabsaugung durch freischwimmendes Skimmersystem
- KSS Umwälzung, Absaugung am tiefsten Punkt des Behälters
- Automatische Frischwassernachspeisung
- Automatische Zudosierung KSS Konzentrat
- Ölsperarierung durch kombinierte Oberflächenabsaugung mit Bandskimmer
- Aufwickelvorrichtung für Schmutzvlies
- Schmutz Ableitblech unter Filter
- Interne Verrohrung aus Edelstahl, mit Losflanschen, Absperrklappen, Rückschlagventilen, Thermo- und Manometer sowie Kompensatoren
Weitere Details und Informationen
Eine Auswahl an Bildern mit zusätzlichen Beschreibungen sind einer separaten Bildergalerie aufgeführt.
