Mobile Filteranlagen
Mobile Filtersysteme zur Optimierung von Fertigungsprozessen

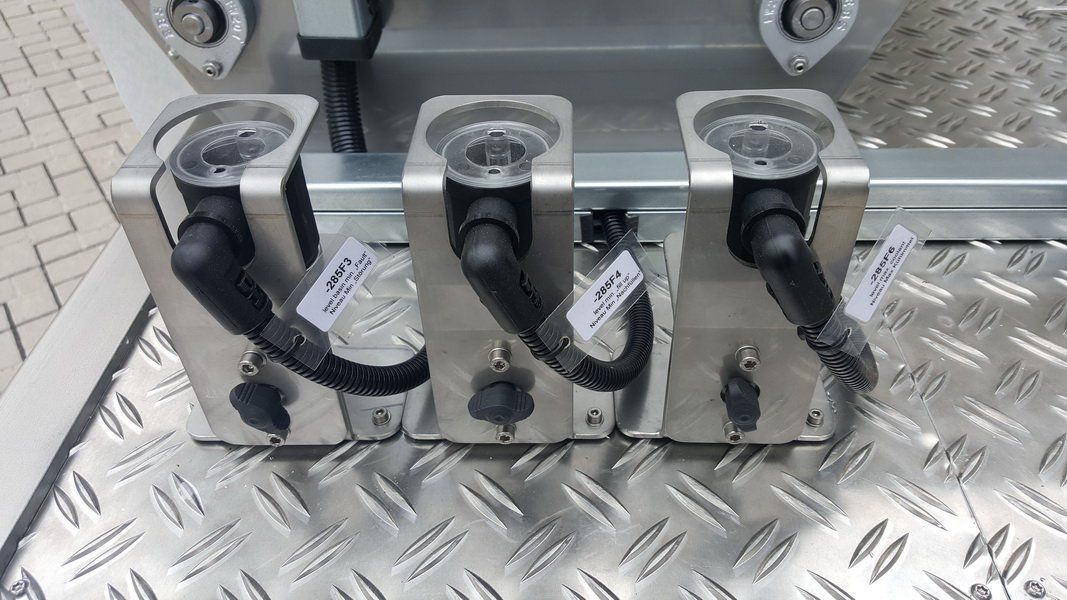

Wir verarbeiten für unsere Filtersysteme soweit wie möglich den Werkstoff Edelstahl in den Qualitäten 1.4301 "AISI 304 (V2A)" bis hin zu 1.4571 "AISI 316Ti (V4A)"
Mobile Filteranlagen eigenen sich besonders zur Optimierung von Fertigungsprozessen, wenn z.B. keine, oder keine ausreichende Filtration vorhanden ist. Mobile Filteranlagen können zur Filtrierung im Nebenstrom (By-Pass), oder zur Filtrierung im Hauptstrom eingesetzt werden.
Mobile Filtersysteme sind für einen variablen Standortwechsel konzipiert und können daher, je nach Bedarf im Wechsel an verschiedenen Maschinen eingesetzt werden.
Die Filtration ist im Nebenstrom - als Bypassfiltration, oder im Hauptstrom als Vollfiltration möglich.
Mobile Filtersysteme sind eine alternative zu stationär installierten Filtersystemen, wenn auf Grund der örtlichen Gegebenheiten keine fest montierte Filteranlage eingesetzt werden kann.

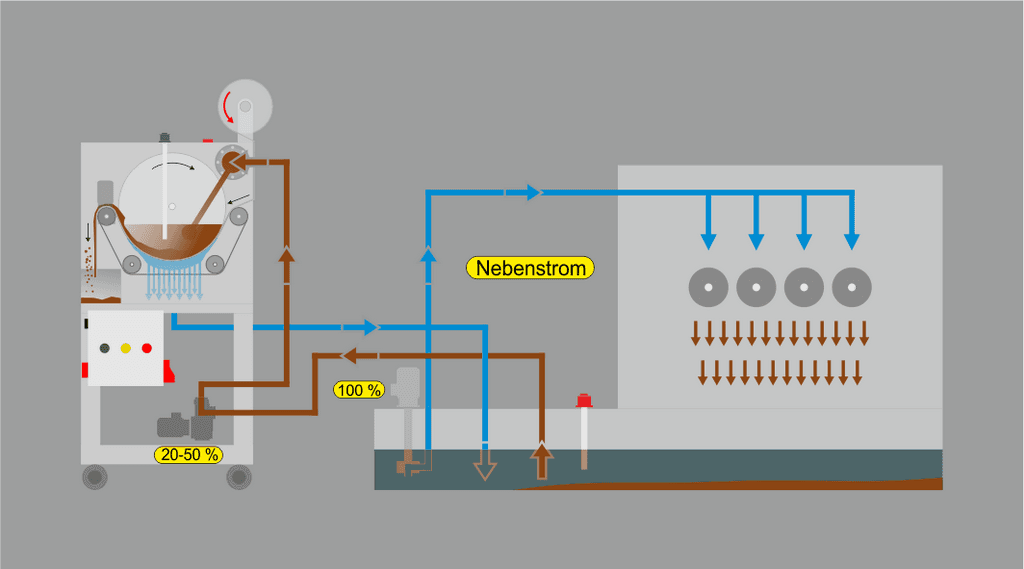

Nebenstrom Filtration MOBIL
Die Saugleitung der Schmutzpumpe wird an einer beliebigen Position im bauseitigen Behältnis positioniert. Die gefilterte Flüssigkeit wird im freien Rücklauf in das Behältnis zurückgeführt. Die Förderleistung der Schmutzpumpe kann hier geringer sein, als die der bauseitigen Systempumpe. Hierdurch wird die Flüssigkeit im Bypass filtriert. Die System-/ Versorgungspumpe wird mit anteilsmäßig gefiltertem Medium eingespeist., welches nunmehr eine spürbar geringere Verschmutzung aufweist.

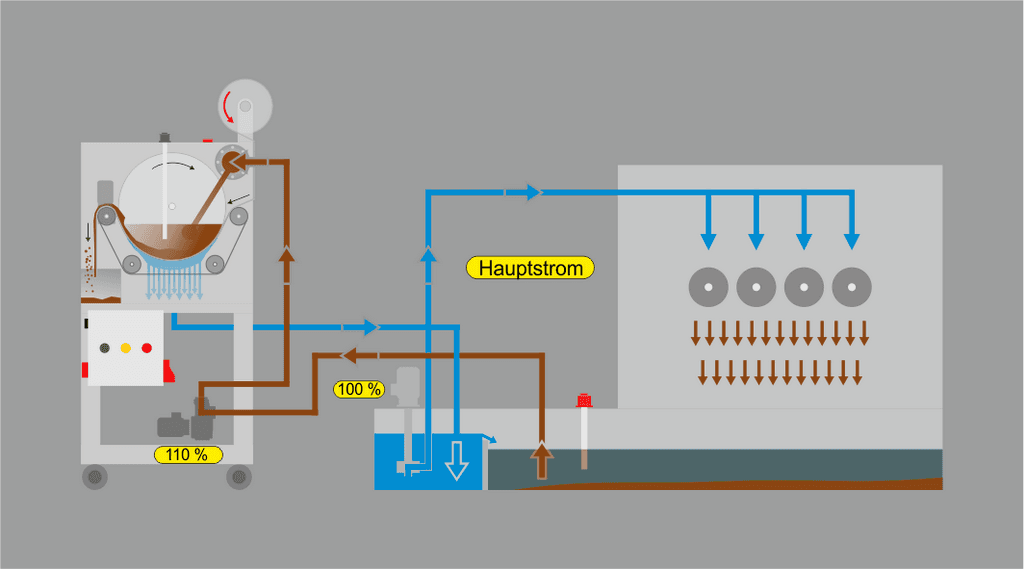

Hauptstrom Filtration MOBIL
Im Bereich der internen Versorgungspumpe wird eine Abtrennung installiert. Die Saugleitung der Schmutzpumpe, wird an einer beliebigen Position im bauseitigen Behältnis positioniert. Die gefilterte Flüssigkeit wird im freien Rücklauf in den "abgetrennten" Bereich der Systempumpe geführt. Die höhere Förderleistung der Schmutzpumpe ergibt einen ständigen Überlauf von dem „Sauberbereich“ in den „Schmutzbereich“. Die System-/ Versorgungspumpe wird somit ausschließlich mit gefiltertem Medium eingespeist.
Durch den Einsatz eines mobilen Filtersystems, können die Qualität und die Standzeit von z.B. Kühlschmierstoffen, in vielen Fertigungsprozessen optimiert und nachhaltig verbessert werden.
Überwiegend werden mobile Filtersysteme in vorhandene Fertigungsprozesse integriert, wenn keine ausreichende, oder überhaupt keine Filtration vorhanden ist, z. B. wenn nur ein Späneförderer mit einem vorgeschaltetem Grobsieb vorhanden ist.
Mobile Filtersysteme entlasten zusätzlich sogenannte "Polizeifilter", welche in vielen Bearbeitungsmaschinen integriert sind, da diese dann mit weniger Verschmutzungen belastet werden.

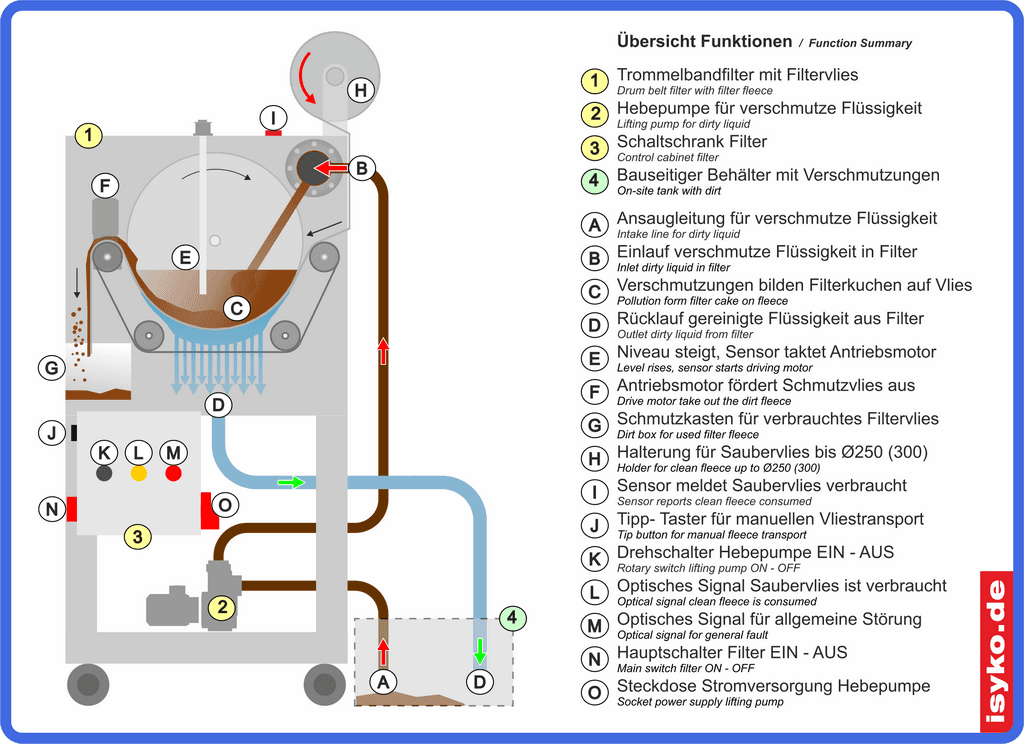

Unsere Mobilanlagen bestehen aus folgenden, modular konfigurier- und erweiterbaren Komponenten:
- Selbstansaugende Blockpumpe
- Trommelbandfilter mit Filtervlies
- Durchlaufbehälter unter Filter zur Ableitung des gefilterten Mediums
- Anlagenrahmen mit Lenk- und Bockrollen (feststellbar)
- Vollautomatische Steuerung zum autarken Betrieb
- Diverse Schlauch und Rohrleitungen
- Optionale Sensorik für Trockenlauf / Überfüllung
Sie haben zusätzliche Wünsche, oder weitere Anforderungen an uns?
Sprechen Sie uns an
Hinweis:
Die hier dargestellten Anlagen sind nur ein Teil der von uns hergestellten Anlagensysteme.

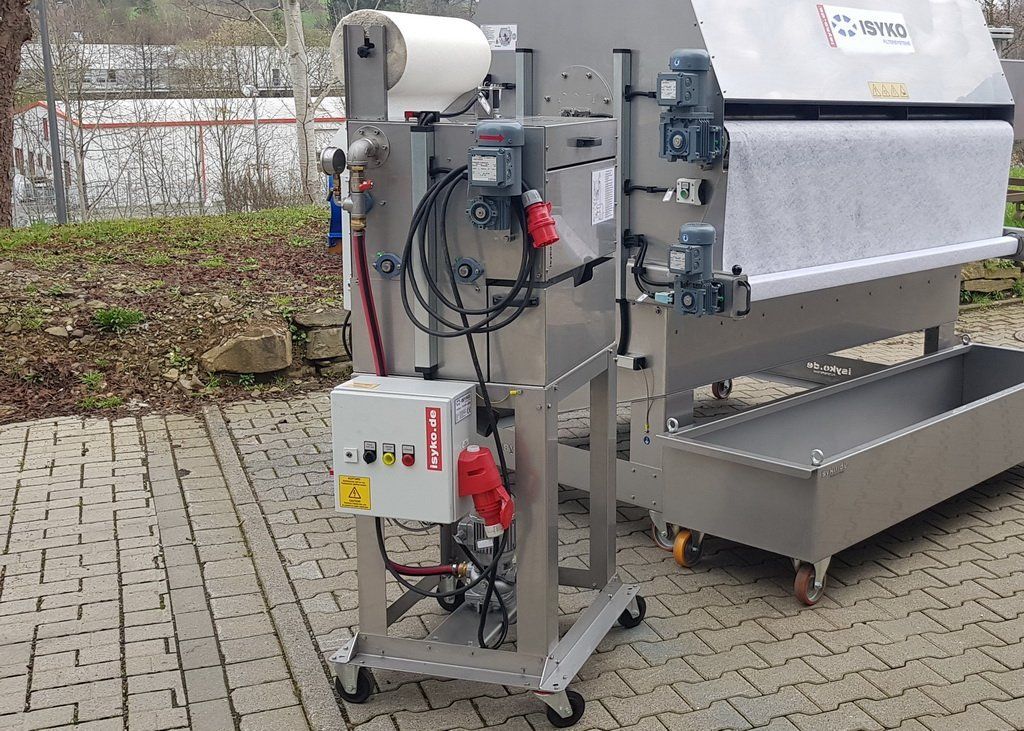

Beispiel 1 - Kleine mobile Filteranlage für max. 50 l/min
Mobile Filteranlage
TBF05.50.BP.50L.Mobil
Filtrationsleistung ca. 50 l/min (5% Fettgehalt)
Filterpumpe ca. 50 l/min, selbstansaugend
Auslauf- / Rücklaufhöhe ca. 750 mm
- Trommelbandfilter Serie TBF05.50, mit Filtervlies
- Anlagenrahmen, Fahrgestell und Filter gefertigt in Edelstahl 1.4301.
- Behälterabdeckung mit abnehmbaren Deckeln zur Reinigung
- Interne Verrohrung aus Edelstahl, mit Absperr- und Rückschlagventilen, Manometer.
- Niveauüberwachung in Filterkammer
- Endschalter für Saubervliesmangel
- Filterpumpe ca. 50 l/min, 0.8 bar, selbstansaugend mit
- Schlauch in ölbeständiger Ausführung
- Aus- / Rücklauf als PVC Rohr Stecksystem
- Schmutzkasten für verbrauchtes Filtervlies
- Bock- und Lenkrollen (feststellbar)
- Steuerschrank für vollautomatischen Betrieb mit programmierbarer Funktion zur Pumpensteuerung
- Taster für manuellen Vliestransport
- Schalter für Pumpe AUS - EIN
- Melde- und Störungsleuchten
- Hauptschalter mit Not-Aus Funktion
- 5 Meter Netzkabel mit 16A CEE Stecker

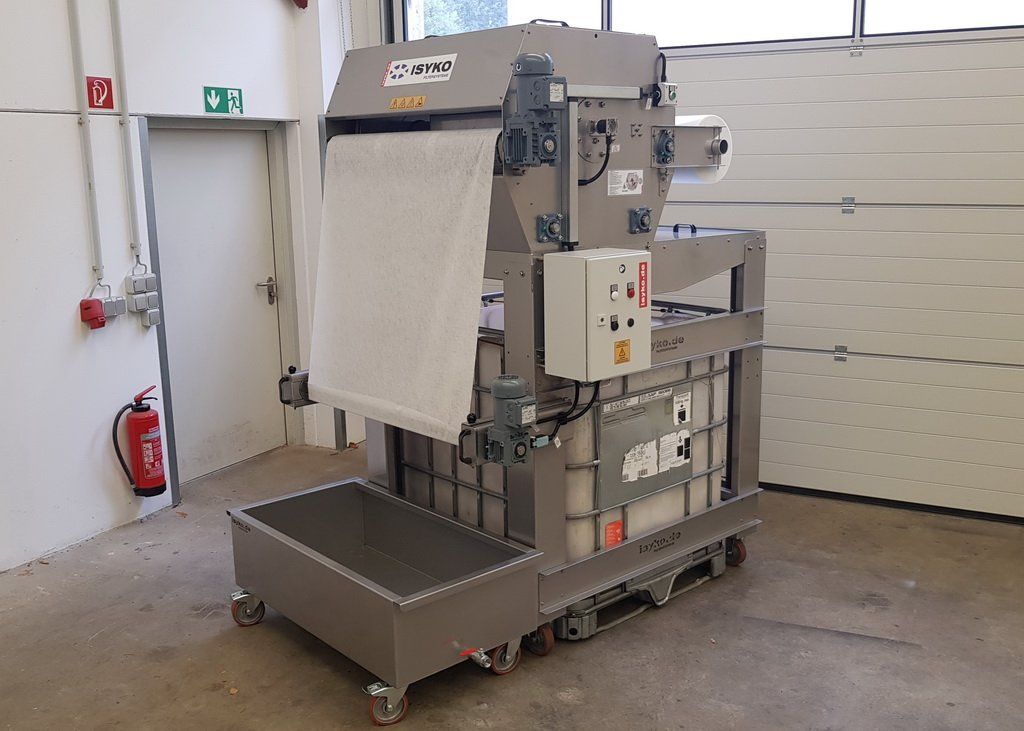

Beispiel 2 - Mobile Filteranlage für ca. 400 l/min, passend für IBC Behälter
Mobile Filteranlage
TBF2.100.BP.400L.Mobil
Filtrationsleistung ca. 400 l/min (5% Fettgehalt)
Filterpumpe ca. 400 l/min, selbstansaugend
Auslauf- / Rücklaufhöhe passend für IBC Behälter
- Trommelbandfilter Serie TBF2.100, mit Filtervlies
- Anlagenrahmen, Fahrgestell und Filter gefertigt in Edelstahl 1.4301.
- Schmutzwagen gefertigt in Edelstahl 1.4301.
- Behälterabdeckung mit abnehmbaren Deckeln zur Reinigung
- Interne Verrohrung aus Edelstahl, mit Absperr- und Rückschlagventilen, Manometer.
- Niveauüberwachung in Filterkammer
- Endschalter für Saubervliesmangel
- Schmutzvlies Aufwickelvorrichtung
- Filterpumpe ca. 50 l/min, 0.8 bar, selbstansaugend mit
- Schlauch in ölbeständiger Ausführung
- Aus- / Rücklauf als PVC Rohr Stecksystem
- Schmutzkasten für verbrauchtes Filtervlies
- Bock- und Lenkrollen (feststellbar)
- Steuerschrank für vollautomatischen Betrieb mit programmierbarer Funktion zur Pumpensteuerung
- Taster für manuellen Vliestransport
- Schalter für Pumpe AUS - EIN
- Melde- und Störungsleuchten
- Hauptschalter mit Not-Aus Funktion
- 5 Meter Netzkabel mit 16A CEE Stecker

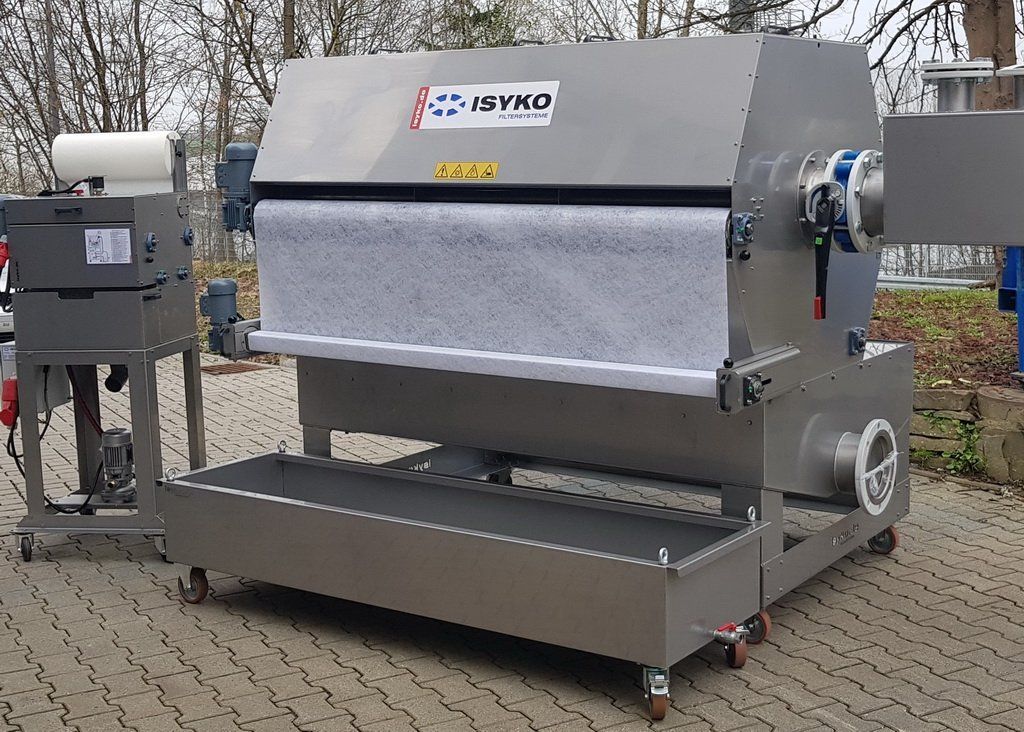

Beispiel 3 - Mobile Filteranlage für ca. 1500 l/min, konzipiert zur Feinfiltration im Hauptstrom an zentraler Kratz-, bzw. Späneförderanlage
Mobile Filteranlage
TBF3.200.BP.1500L.Mobil
Filtrationsleistung ca. 1500 l/min (5% Fettgehalt)
Filterpumpe ca. 1500 l/min, selbstansaugend
Auslauf- / Rücklauf passend für bauseitiges Kanalsystem
- Trommelbandfilter Serie TBF3.200, mit Filtervlies
- Anlagenrahmen, Fahrgestell und Filter gefertigt in Edelstahl 1.4301.
- Schmutzwagen gefertigt in Edelstahl 1.4301.
- Behälterabdeckung mit abnehmbaren Deckeln zur Reinigung
- Interne Verrohrung aus Edelstahl, mit Absperr- und Rückschlagventilen, Manometer.
- Niveauüberwachung in Filterkammer
- Endschalter für Saubervliesmangel
- Schmutzvlies Aufwickelvorrichtung
- Filterpumpe ca. 1500 l/min, 1.2 bar, frequenzgeregelt, selbstansaugend mit
- Schlauch in ölbeständiger Ausführung
- Aus- / Rücklauf als Losflansch DN250
- Schmutzkasten für verbrauchtes Filtervlies
- Bock- und Lenkrollen (feststellbar)
- Steuerschrank für vollautomatischen Betrieb mit programmierbarer Funktion zur Pumpensteuerung
- Taster für manuellen Vliestransport
- Schalter für Pumpe AUS - EIN
- Melde- und Störungsleuchten
- Hauptschalter mit Not-Aus Funktion
- 5 Meter Netzkabel mit 16A CEE Stecker
Weitere Details und Informationen
Eine Auswahl an Bildern mit zusätzlichen Beschreibungen sind einer separaten Bildergalerie aufgeführt.
