MGFA - Magnetfilter, Magnetfilterautomaten
Magnetfilter Serie MGF
Lieferbar in verschiedenen Breiten und Durchsatzgrößen, von 25 l/min bis 4000+ l/min**
Magnetfilterautomaten sind automatisch arbeitende, permanent- magnetisch- wirkende Kühl- und Schneidemittelreinigungssysteme.
Sie lassen sich daher für den Einsatz an Schleif-, Hon-, Läpp- sowie anderen Bearbeitungsmaschinen zur Filterung von Emulsion, wässrigen Lösungen sowie Schneid- und Schleifölen besonders gut verwenden

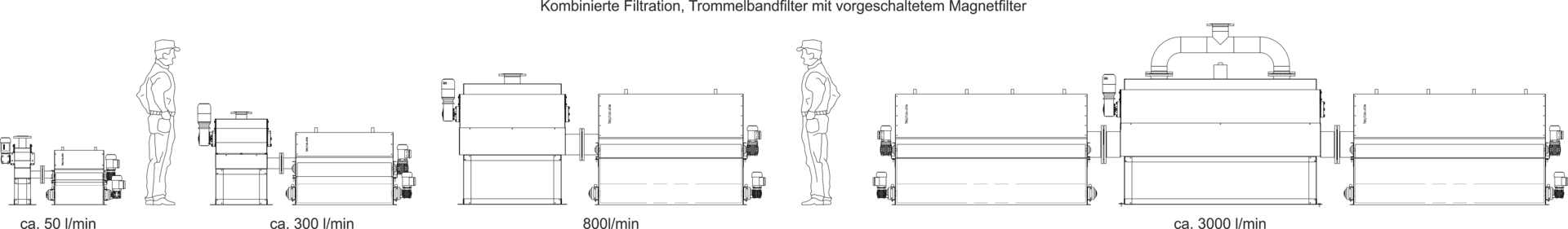

Einsetzbar zur Einzelfiltration, oder zur kombinierten Filtration mit z.B. einem Trommelbandfilter
Beruhigte, laminare Einleitung durch Vorfluter

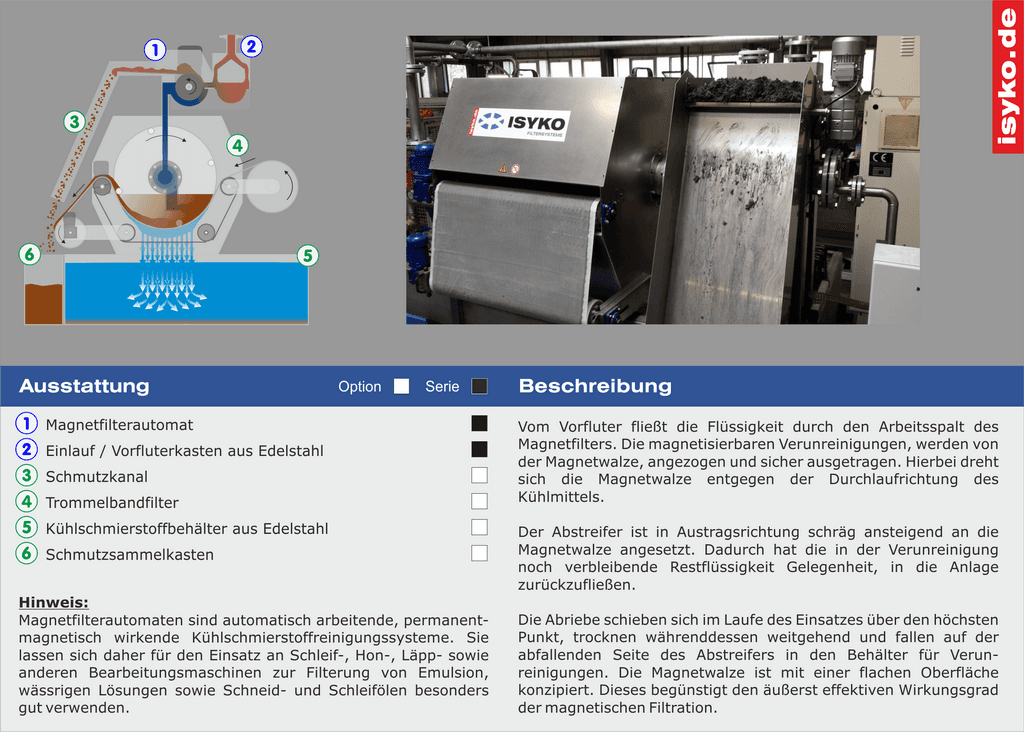

Die verunreinigte Flüssigkeit, wie z.B. KSS ,wird in den Vorfluter des Magnetfilters geleitet. Vom Vorfluter fließt die Flüssigkeit durch den Arbeitsspalt des Magnetfilters und wird ab hier beruhigt (laminar, nicht turbulent) über die gesamte Magnetwalze gleichmäßig verteilt. Die gleichmäßig beruhigte Aufgabe der Flüssigkeit hat großen Einfluss auf die Größe des Separierungsgrades.
Magnetische und daran anhaftende Verschmutzungen werden ausgetragen
Die magnetisierbaren Verunreinigungen, wie u.a. Schleifabrieb sowie die an den ferromagnetischen Teilchen anhaftenden, eingeschlossenen und zum Teil mit ihnen verfritteten unmagnetischen Schleifscheibenabriebe werden von der Magnetwalze, angezogen und sicher ausgetragen. Hierbei dreht sich die Magnetwalze des Magnetfilterautomaten entgegen der Durchlaufrichtung des Kühlmittels.
Permanentmagnetische Wirkung
Magnetfilterautomaten sind automatisch arbeitende, permanentmagnetisch wirkende Kühl- und Schneidmittel-reinigungsanlagen. Sie lassen sich daher für den Einsatz an Schleif-‚ Hon-, Läpp- sowie anderen Bearbeitungsmaschinen zur Filterung von Emulsionen, wässrigen Lösungen sowie Schneid- und Schleifölen besonders gut verwenden.

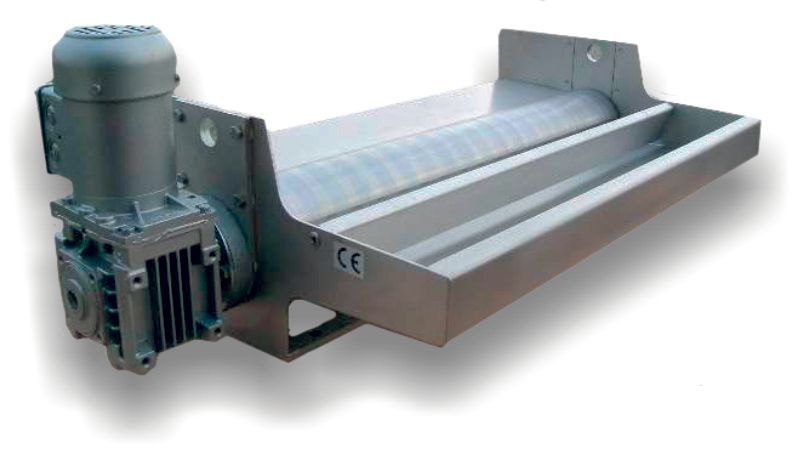

Der Magnetfilterautomat besteht aus:
- einem stabilen Gehäuse mit Vorfluter aus Edelstahl
- einer Magnetwalze mit hochwertigen Permanentmagneten
- einem verschleißfesten Abstreifblech
- einer Antriebsstation
Robuste Motoren
Die Antriebsstation besteht aus einem robusten, dauergeschmierten Schneckengetriebemotor als Auf- steckgetriebe mit einer Drehzahl von 3,5 min-i bei den kleineren Anlagen und 3,7 bzw. 4 min-i bei den großen Typen.
Gehäuse gefertigt aus Edelstahl
Wir verarbeiten für unsere Filtersysteme soweit wie möglich den Werkstoff Edelstahl in den Qualitäten 1.4301 "AISI 304 (V2A)" bis hin zu 1.4571 "AISI 316Ti (V4A)"
Das aus magnettechnischen Gründen aus V2A gefertigte Gehäuse ist entsprechend den strömungstechnischen Anforderungen für einen optimalen Separiereffekt ausgelegt. Die mit dem Gehäuse als magnetisches Gesamtsystem korrespondierende Scheidewalze weist optimalen Feldlinienverlauf und hohe Feldstärke auf. Der Abstreifer zum Austrag der Verunreinigungen ist aus V2A- Blech. Technisch bedingt sind hiervon jedoch die Antriebsmotoren und die Wellenlagerungen ausgeschlossen, welche außerhalb des Filtergehäuses installiert sind und im Normalbetrieb nicht mit den zu filtrierenden Flüssigkeiten in Kontakt kommen.
Hierdurch ist eine durch Korrosion bedingte Abnutzung oder Zerstörung des Filters ist im Normalfall gänzlich ausgeschlossen.
-

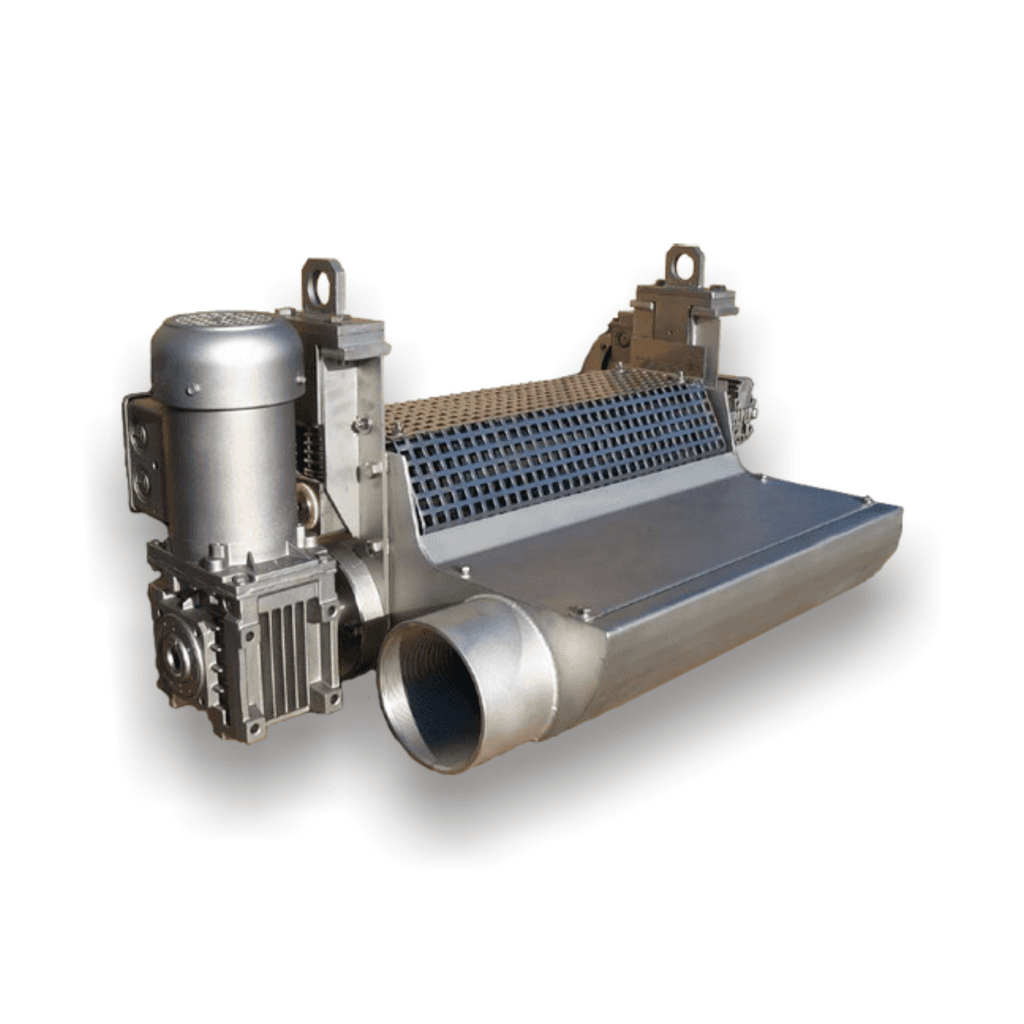

![Magnetfilter, Magnetfilterautomaten von ISYKO Filtersysteme]()
Magnetfilter als Standard

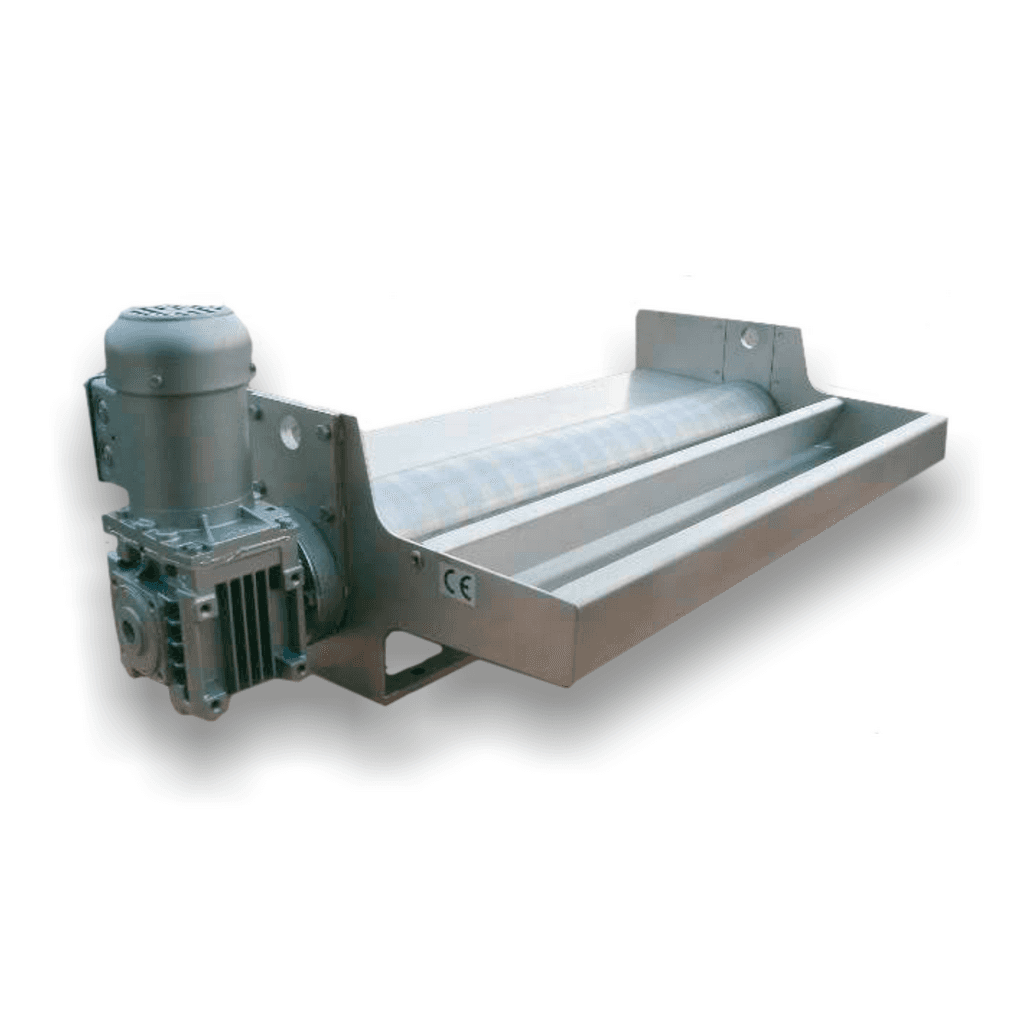

ButtonMagnetfilter in Standardausführung
Serie MGFA 12.15

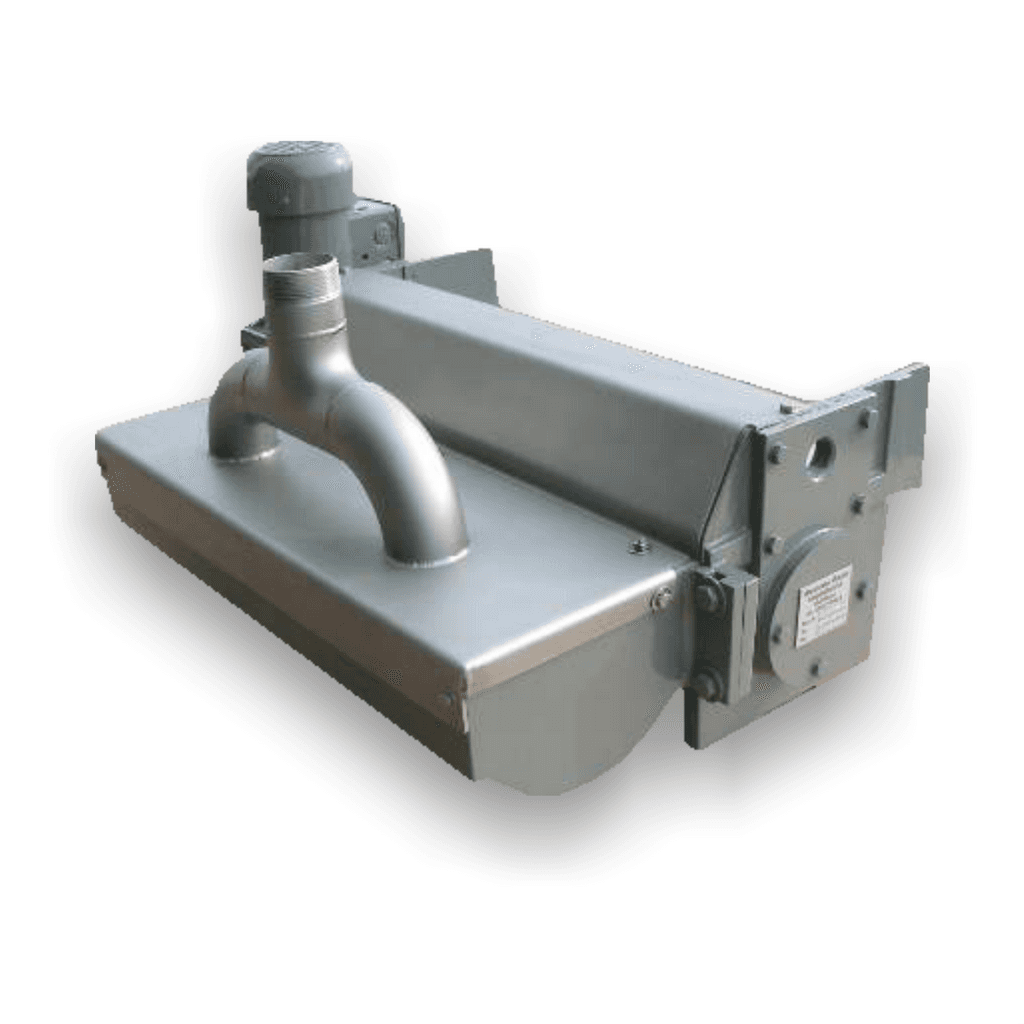

Magnetfilter mit Einlaufverteiler
Magnetfilter mit Option
Serie MGFA 12.15
Mit Gummiandruckrolle
Magnetfilter mit Option
Serie MGFA 12.15

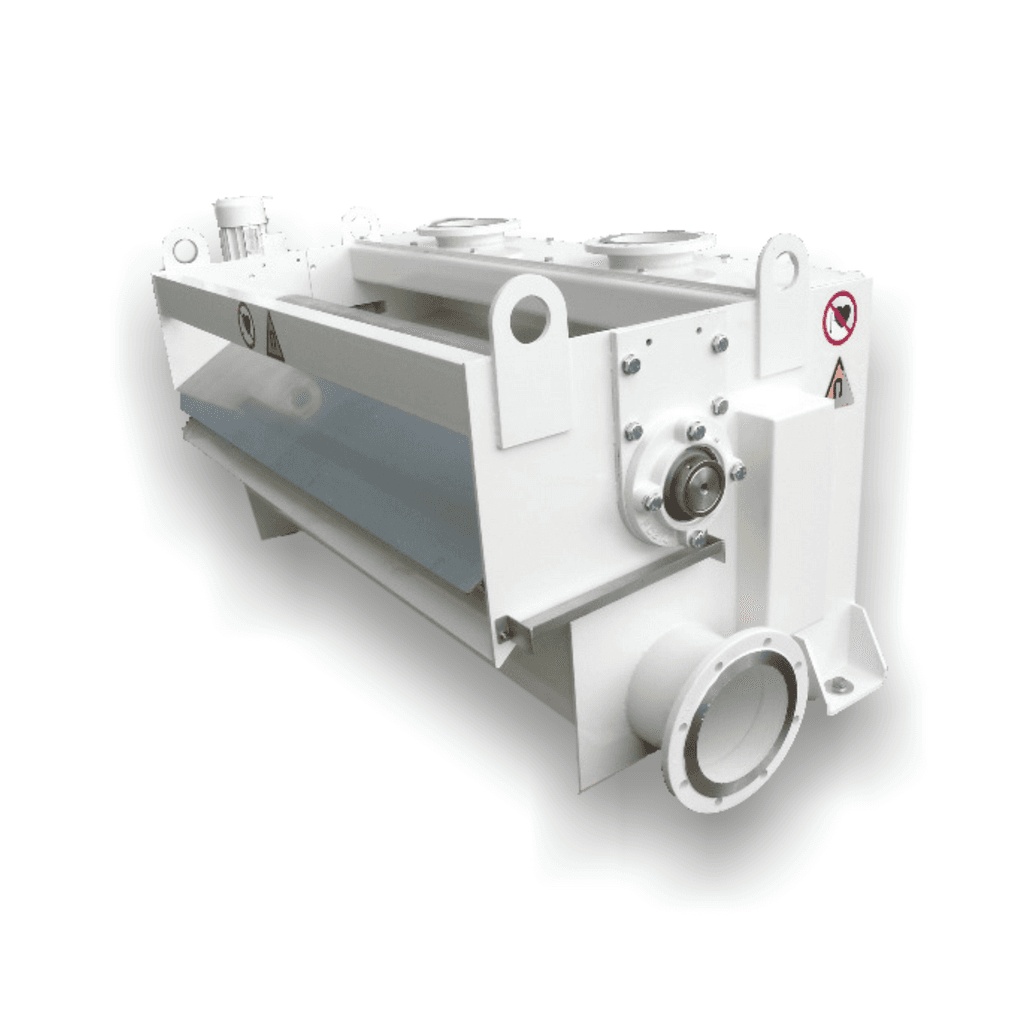

Als Zentralanlage
Magnetfilter als Zentralanlage
Serie MGFA 12.15

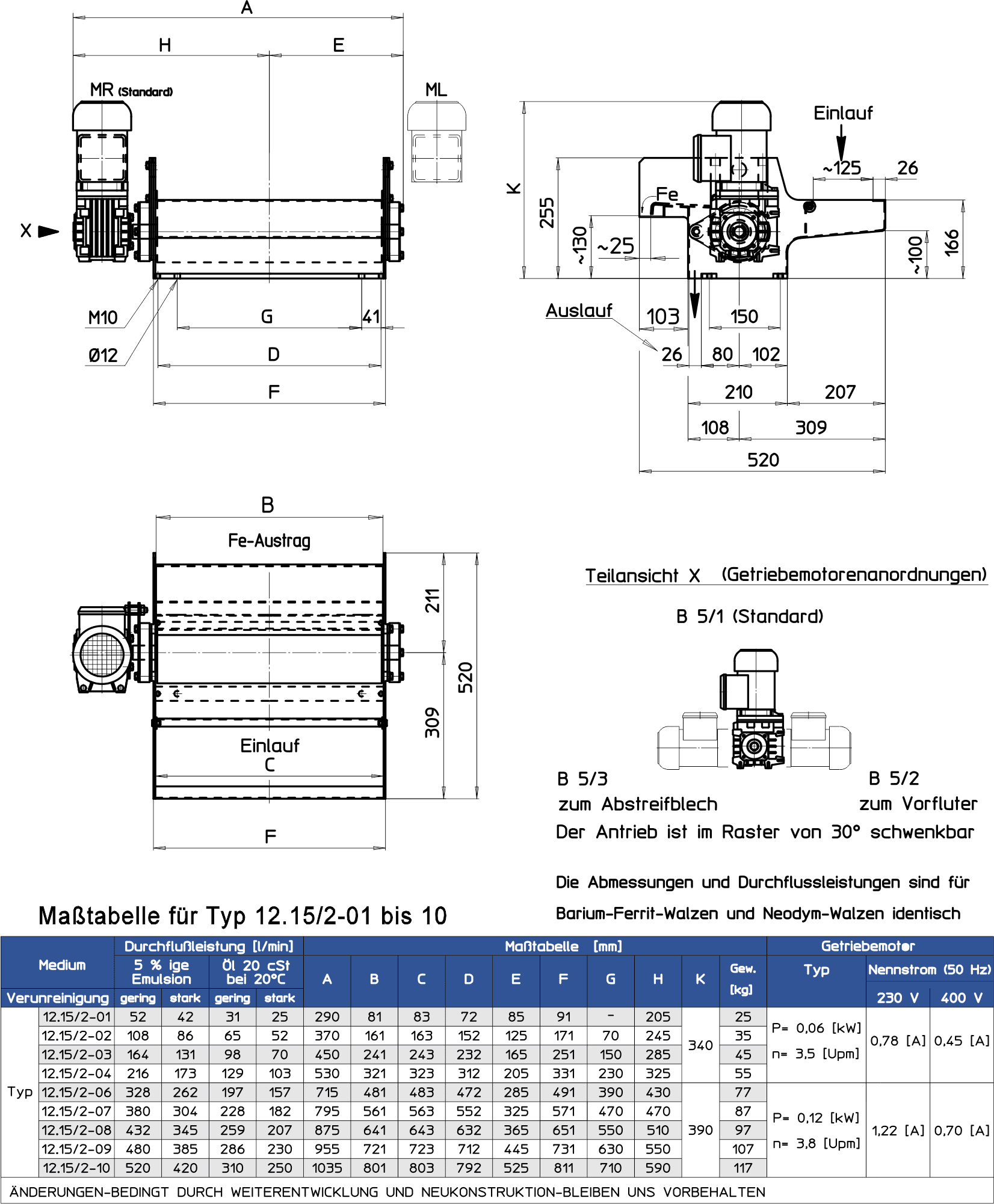

Technische Daten und Abmessungen
Der MGFA aus der Standard Serie 12.15/2 ist in den Baugrößen 01, 02,... bis 10 lieferbar. Darüber hinaus sind weitere Produkte des MGFA aus anderen Serien lieferbar, wobei Durchflussleistungen bis 4000+ l/min realisierbar sind.
