TBF 05 - Trommelbandfilter ~ 50 l/min

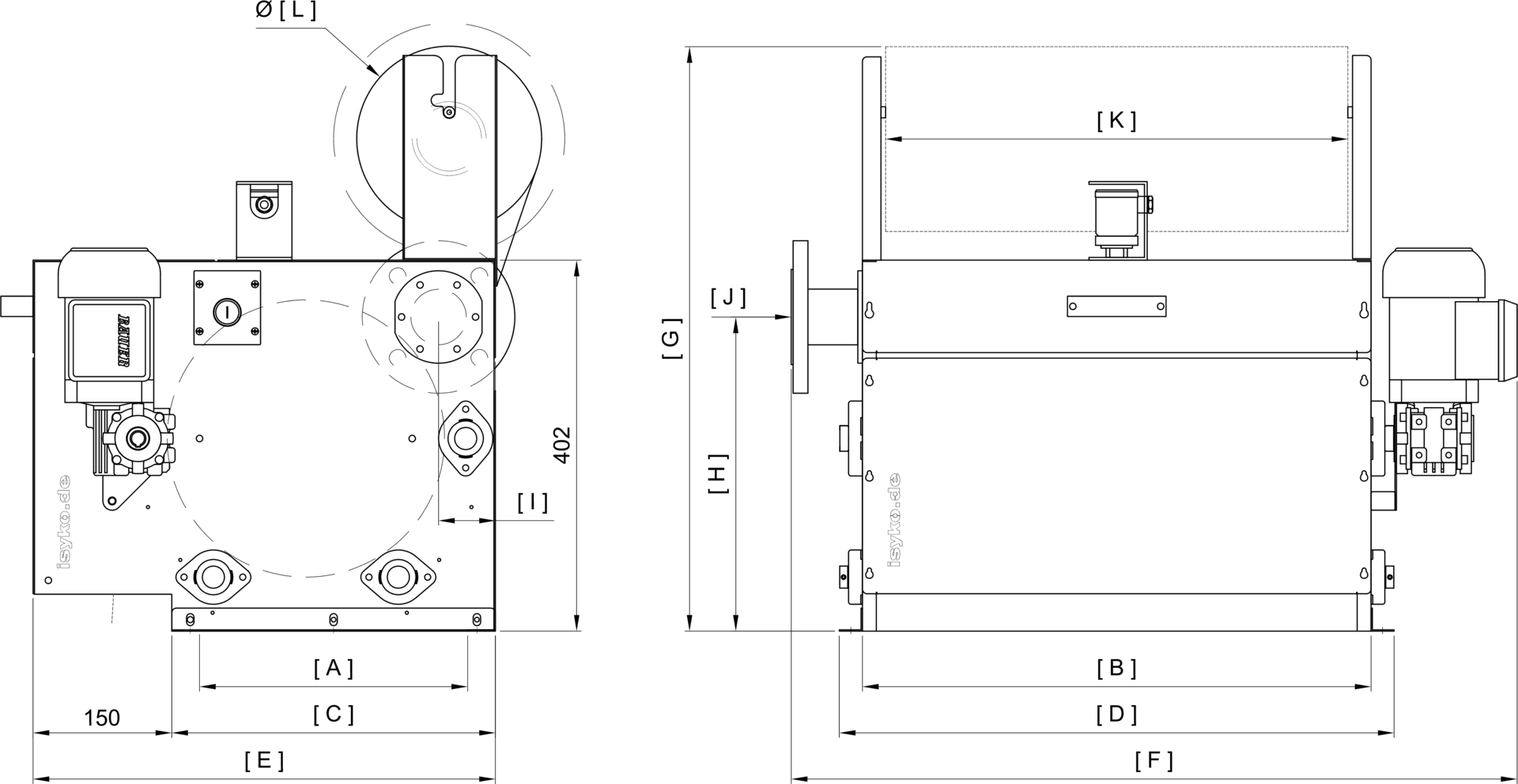

Technische Daten und Abmessungen
Der TBF 05 ist für alle gängigen Filtervliese mit einer Breite von 500 mm ausgelegt
Ausführung Einlauf wahlweise Links / Rechts gesehen von Bedienseite. Standard Einlauf in DN50
als Losflansch DIN 2642 (drehbar)
** Die angegebene Filtrationsleistung ist nur als Mittelwert anzusehen. Die endgültige Auslegung des Filtertyp, erfolgt nach Kenntnis aller Gegebenheiten, durch uns. Maßgebend hierbei sind: Durchsatz, Medium, Filterfeinheit, Zulaufkonzentration, Werkstoff und Form der abzuscheidenden Partikel in Verbindung mit dem auszuwählenden Filtervlies.
Zusatzlich gilt zu Berücksichtigen, dass die max. Filtrationsmenge (l/min) abhängig von der Einleitung der Flüssigkeit in den Trommelbandfilter ist. Der maximale Wert ist nur in einer gepumpten Version möglich. Die Filtrationsmenge (l/min) im "freien" Einlauf ist Abhängig von der Vliesgeschwindigkeit der einzuleitenden Flüssigkeit.
Größenvergleich des TBF 05 mit einem handelsüblichen Akku Schrauber
TBF 05 - Optionales Zubehör
-

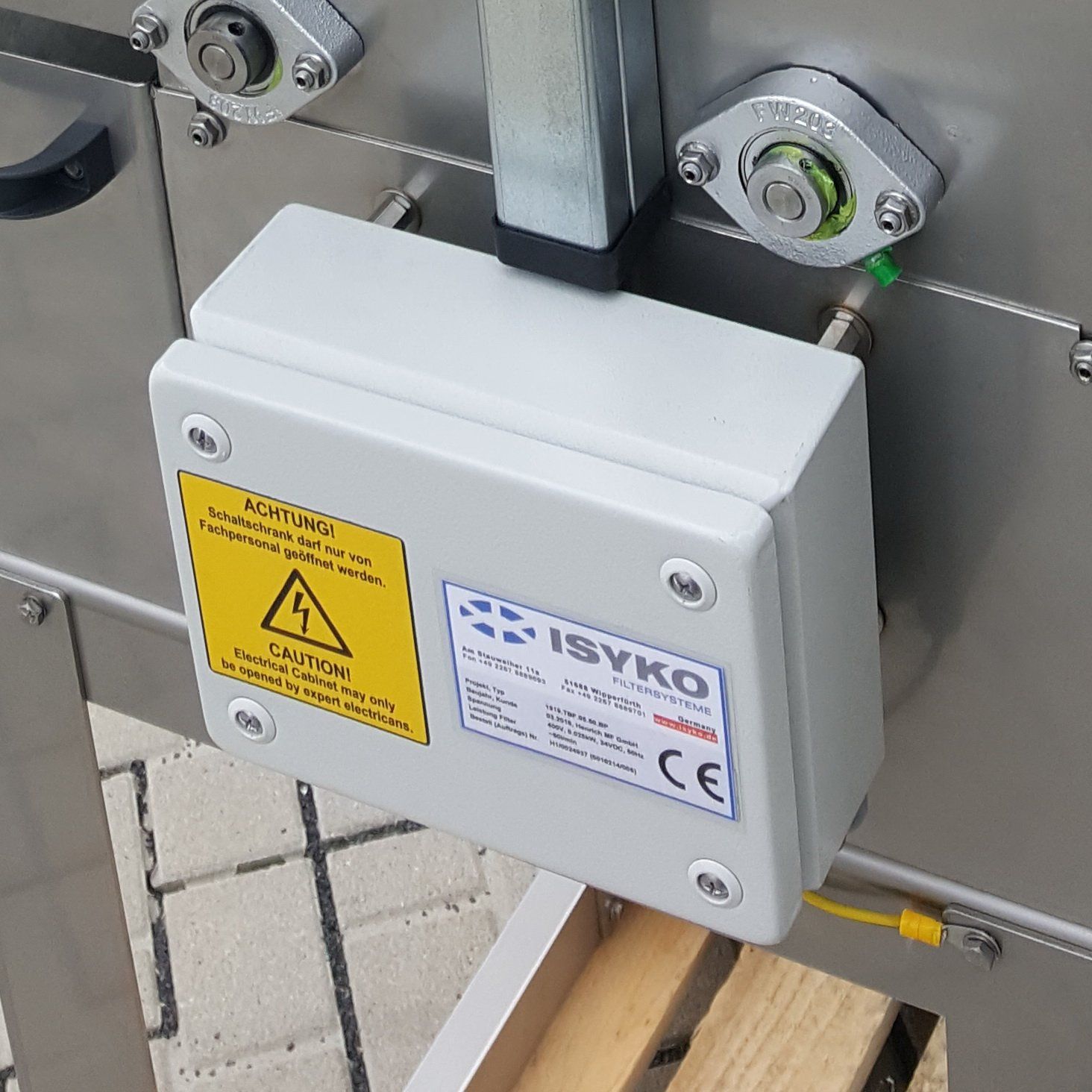

![Klemmkasten für Bandfilter von ISYKO Filtersysteme]()
-
![Steuerschrank mit Siemens LOGO für Bandfilter von ISYKO Filtersysteme]()
Filtersteuerung
See MapAls Option lieferbar
Filtersteuerung für vollautomatischen und autarken Betrieb. Ausgestattet mit Siemens LOGO, potentialfreiem Kontakt zum Signalaustausch. Komplett mit Anlagenkomponenten verdrahtet
-
![Untergestell für Bandfilter von ISYKO Filtersysteme]()
Untergestell
See MapAls Option lieferbar
Untergestell mit Schmutzkasten für verbrauchtes Filtervlies, passend für TBF 05. Integrierter Auslaufbehälter mit Ablauf in DN65 (2 1/2" IG). Auf Wunsch mit Rollen.
-
![Mobile Bypass Filtration von ISYKO Filtersysteme]()
Weitere Details und Informationen
Eine Auswahl an Bildern mit zusätzlichen Beschreibungen sind der Bildergalerie TBF
aufgeführt.
