Technische Daten und Abmessungen

Der TBF 2 ist für alle gängigen Filtervliese mit einer Breite von 700 mm, oder 1000 mm ausgelegt

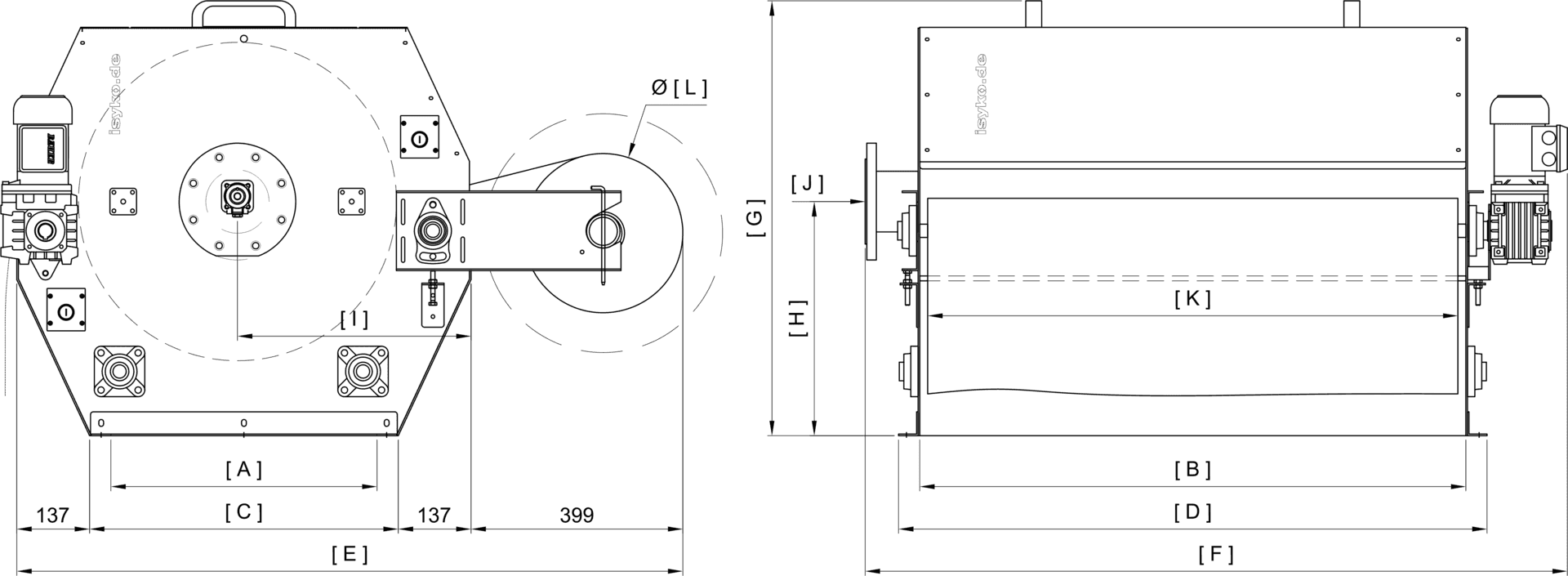

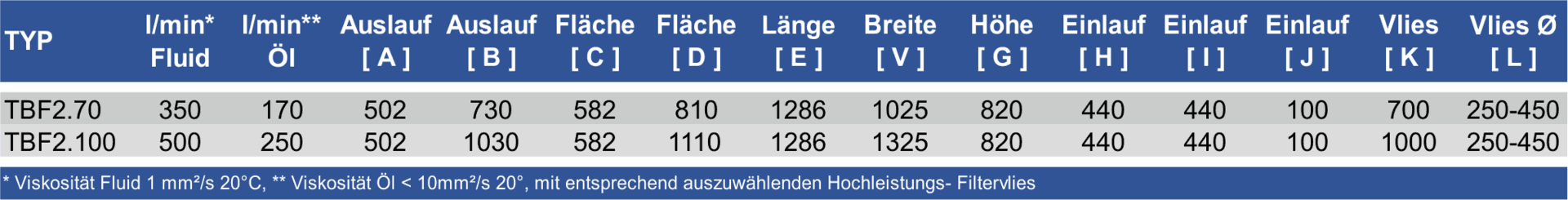

Abmessungen und technische Daten Bandfilter TBF 2 © ISYKO Filtersysteme
Ausführung Einlauf wahlweise Links / Rechts gesehen von Bedienseite. Standard Einlauf in DN100 als Losflansch DIN 2642 (drehbar)

Die angegebene Filtrationsleistung ist nur als Mittelwert anzusehen. Die endgültige Auslegung des Filtertyp, erfolgt nach Kenntnis aller Gegebenheiten, durch uns. Maßgebend hierbei sind: Durchsatz, Medium, Filterfeinheit, Zulaufkonzentration, Werkstoff und Form der abzuscheidenden Partikel in Verbindung mit dem auszuwählenden Filtervlies.

Zusatzlich gilt zu Berücksichtigen, dass die max. Filtrationsmenge (l/min) abhängig von der Einleitung der Flüssigkeit in den Trommelbandfilter ist. Der maximale Wert ist nur in einer gepumpten Version möglich. Die Filtrationsmenge (l/min) im "freien" Einlauf ist Abhängig von der Vliesgeschwindigkeit der einzuleitenden Flüssigkeit.

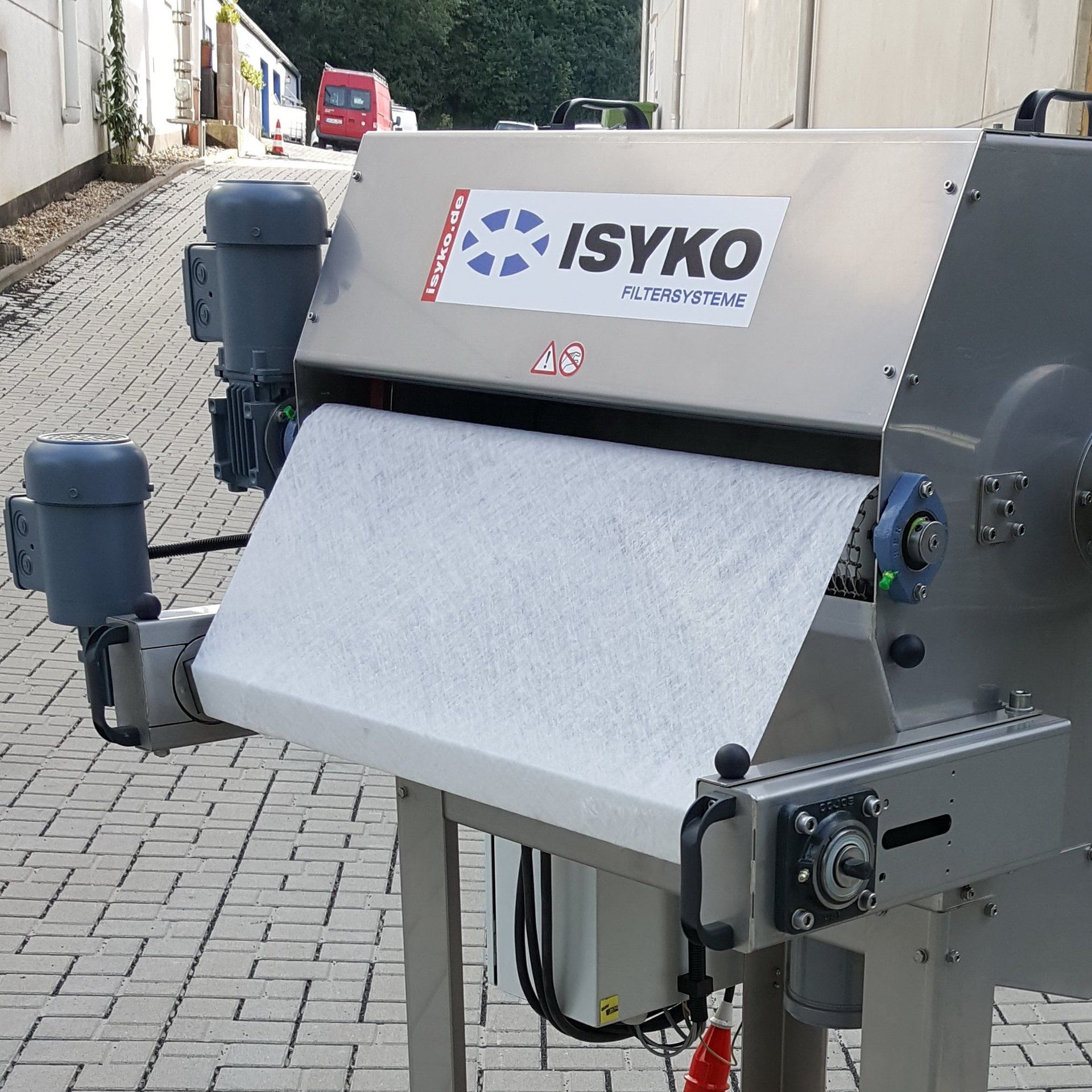

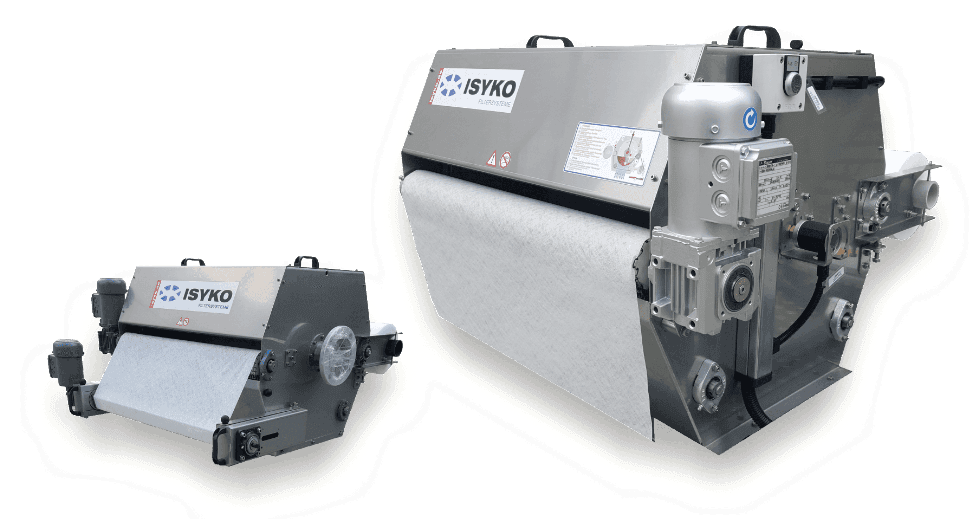

Bandfilter mit Schmutzvlieshaspel © ISYKO Filtersysteme
Als Option mit Aufwickelvorrichtung
für Schmutzvlies lieferbar

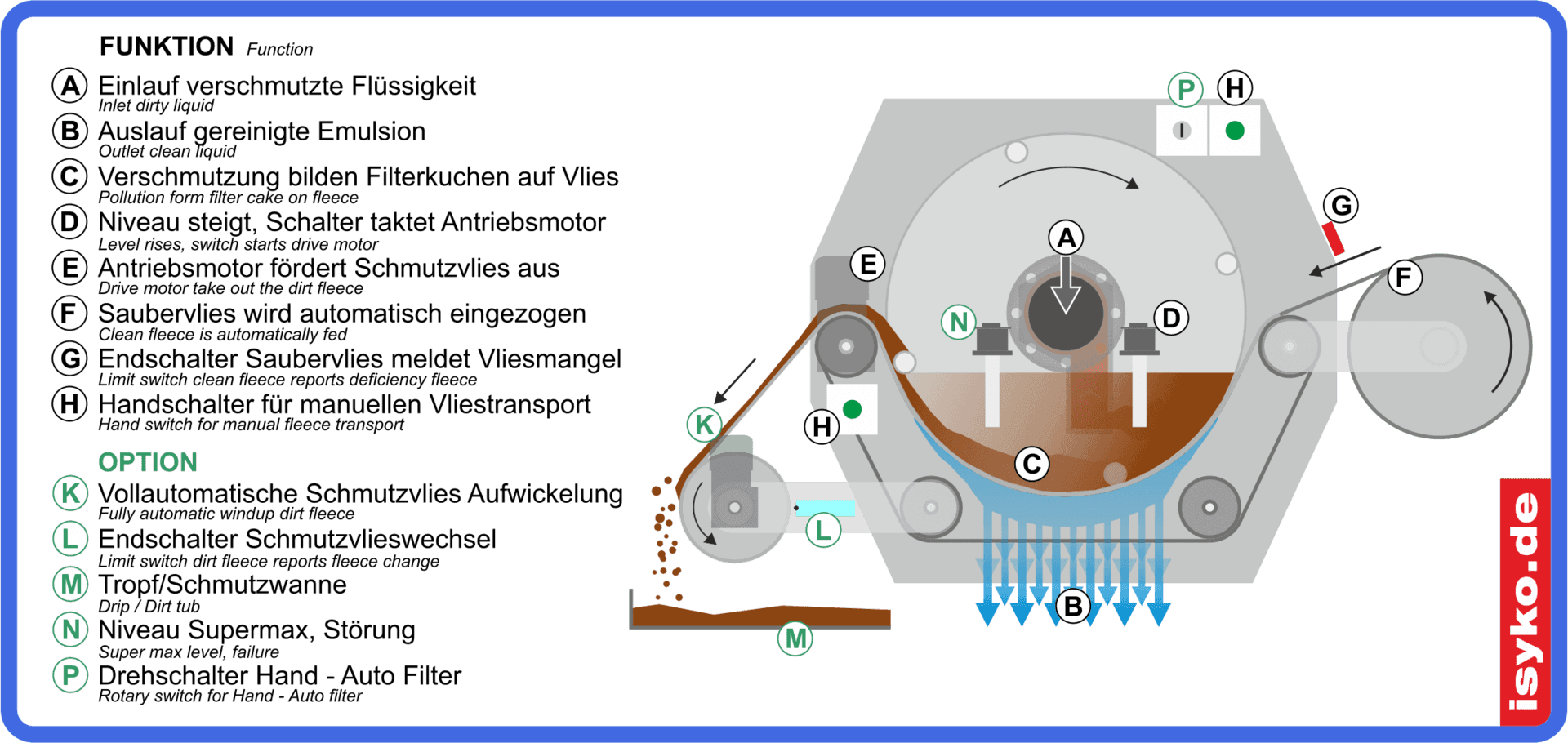

Funktionserklärung Bandfilter TBF 2 © ISYKO Filtersysteme

TBF 2 -  Optionales Zubehör

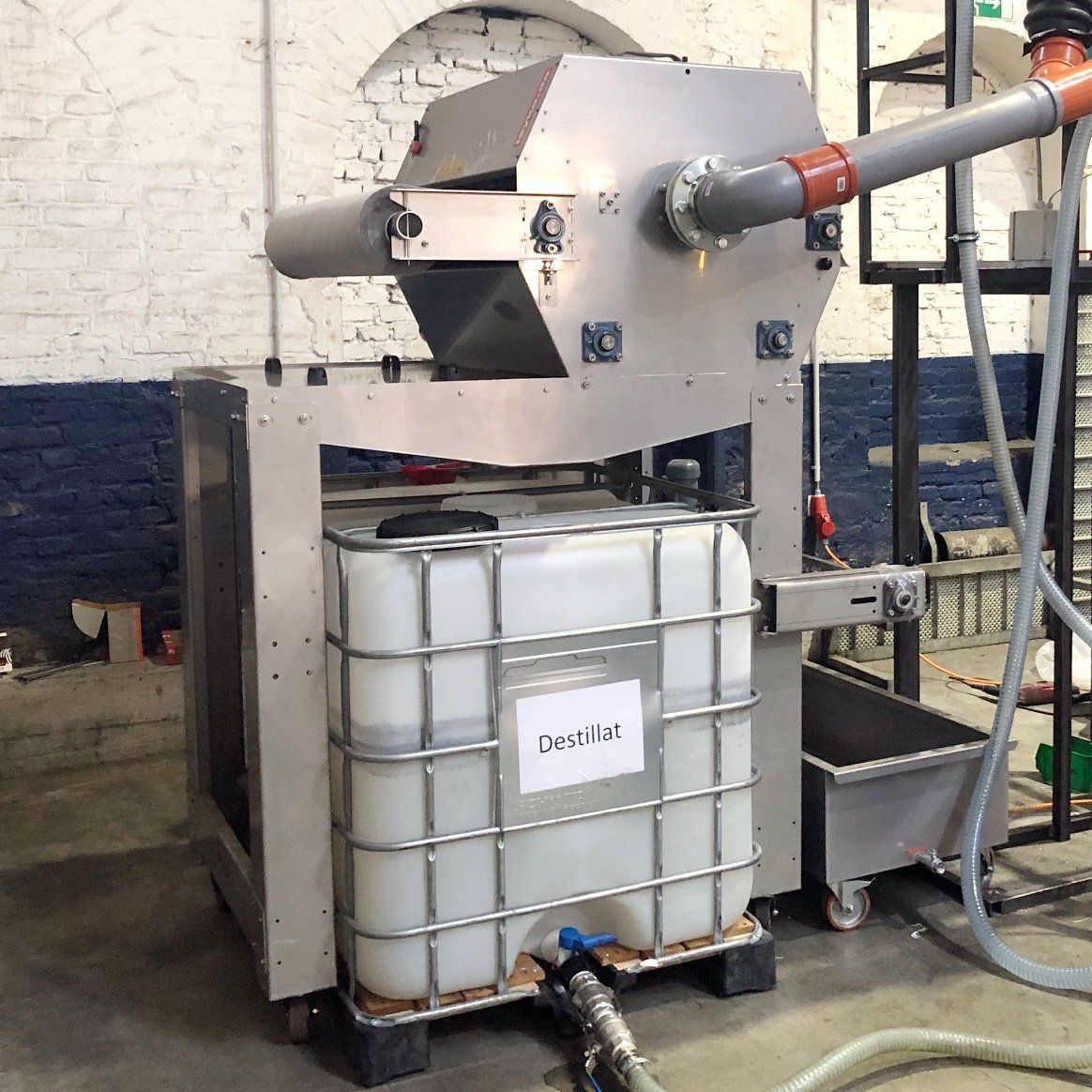

  • Untergestell für Bandfilter von ISYKO Filtersysteme

    Untergestell

    Als Option lieferbar


    Untergestell passend für TBF 2. Integrierter Auslaufbehälter mit Ablauf in DN 150 (Losflansch) und Reinigungsdeckel. Auch mit Rollen und selbstansaugender Pumpe, als kompakte By- Pass Filtration lieferbar.

    See Map

    • Weitere Details und Informationen

    Eine Auswahl an Bildern mit zusätzlichen Beschreibungen sind der Bildergalerie TBF aufgeführt.
    Erfahren Sie mehr

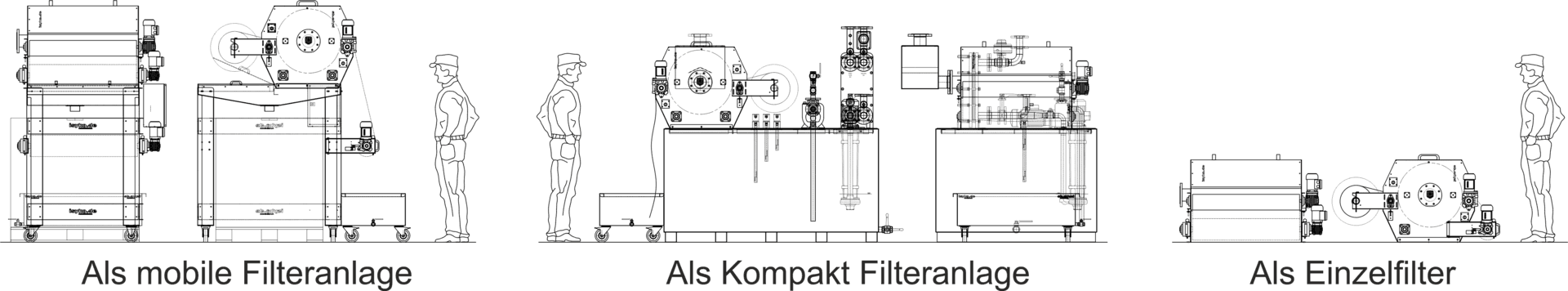

    Verschiedene Einsatzmöglichkeiten des TBF 05
